樓主發表于: 2021-03-20 14:00

只看樓主 | 小中大

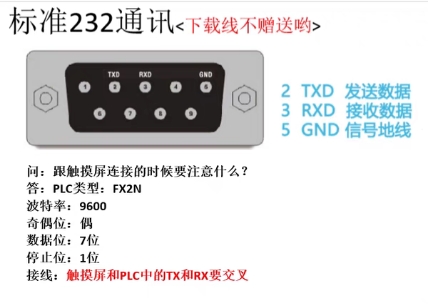

圖片：

在淘寶上買的PLC工控板（FX2N）
程序下載后與觸摸屏(顯控EA-043)一直通訊不上，
我的接線：235-325

各位幫我指點指點。

[ 此帖被汪洋田君在2021-03-30 15:17重新編輯 ]

學無止境

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的主題 / 回貼

1樓發表于: 2021-03-20 14:45

只看該作者 | 小中大

你是觸摸屏的波特率之類沒有設置好吧

工控人加油

汪洋田君

干就完了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 253 點
下載積分: 2009 分
在線時間: 218(小時)
注冊時間: 2019-04-02
最后登錄: 2025-04-19
查看汪洋田君的主題 / 回貼

2樓發表于: 2021-03-20 17:32

只看該作者 | 小中大

9600 E 7 1.
都是設置的這樣。

學無止境

tudou0117

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 214 點
下載積分: 613 分
在線時間: 388(小時)
注冊時間: 2017-05-16
最后登錄: 2025-04-27
查看tudou0117的主題 / 回貼

3樓發表于: 2021-03-22 08:40

只看該作者 | 小中大

檢查波特率參數，和串口線，顯控的觸摸屏串口是 235，接線!

WX：13076996110 深圳

汪洋田君

干就完了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 253 點
下載積分: 2009 分
在線時間: 218(小時)
注冊時間: 2019-04-02
最后登錄: 2025-04-19
查看汪洋田君的主題 / 回貼

4樓發表于: 2021-03-23 17:15

只看該作者 | 小中大

引用
引用第1樓tudou0117于2021-03-22 08:40發表的 :
檢查波特率參數，和串口線，顯控的觸摸屏串口是 235，接線!

第一：235-325接線
第二：都是設置的9600 E 7 1.
第三：我不知道PLC軟件里面通訊設置CH1那里是不是不用設置還是怎么的。

學無止境

5195815

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 4707 點
下載積分: 12625 分
在線時間: 914(小時)
注冊時間: 2017-12-23
最后登錄: 2025-04-27
查看5195815的主題 / 回貼

5樓發表于: 2021-03-24 07:42

只看該作者 | 小中大

235-325 235-235

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-04-15
查看k2416207的主題 / 回貼

6樓發表于: 2021-03-24 08:37

只看該作者 | 小中大

淘寶的直接問賣家啊實在不行就七天無理由

d大大丶

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 2034 點
下載積分: 22988 分
在線時間: 429(小時)
注冊時間: 2020-03-31
最后登錄: 2025-03-04
查看d大大丶的主題 / 回貼

7樓發表于: 2021-03-24 08:57

只看該作者 | 小中大

串口通信無非就是接線+協議；
都確認無誤換個PLC或觸摸屏試，就知道誰的問題了

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 802 個
工控威望: 1180 點
下載積分: 467 分
在線時間: 642(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-27
查看gxtmdb82164的主題 / 回貼

8樓發表于: 2021-03-24 09:03

只看該作者 | 小中大

線對吧?直通線還是交叉線?

235不235的也不是說所有的設備都是標準線序,還是要根據具體的硬件來,能下程序那么PLC那端大概率是沒問題的,你看看觸摸屏

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 1784 點
下載積分: 972 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-03-22
查看peilei1031的主題 / 回貼

9樓發表于: 2021-03-29 19:40

只看該作者 | 小中大

不一定都是交叉的

汪洋田君

干就完了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 253 點
下載積分: 2009 分
在線時間: 218(小時)
注冊時間: 2019-04-02
最后登錄: 2025-04-19
查看汪洋田君的主題 / 回貼

10樓發表于: 2021-03-30 15:16

只看該作者 | 小中大

引用
引用第9樓peilei1031于2021-03-29 19:40發表的 :
不一定都是交叉的

是的，不用交叉。

學無止境

汪洋田君

干就完了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 253 點
下載積分: 2009 分
在線時間: 218(小時)
注冊時間: 2019-04-02
最后登錄: 2025-04-19
查看汪洋田君的主題 / 回貼

11樓發表于: 2021-03-30 15:18

只看該作者 | 小中大

是的，不用交叉，235-235就可以了。謝謝各位的寶貴意見！
