引用

引用樓主xulin_xy于2020-07-06 22:19發表的 兩只時間繼電器控制回路 :
各位大神  我需要一個這樣的控制回路
    按下按鈕 時間繼電器1開始計時10秒，10秒到后時間繼電器2開始計時5秒  5秒到后時間繼電器1時間繼電器2斷電，需重新按下按鈕  開始上述循環，
哪位大神幫忙解答下，     需注意時間繼電器機械延時

引用

引用第2樓哇咔咔于2020-07-07 08:18發表的  :
按鈕按下，自鎖一下為繼電器1上電，繼電器1 的常開觸點為繼電器2供電，繼電器2的常閉觸點串在自鎖中

引用

引用第1樓zhangweiwei于2020-07-06 22:30發表的  :

選用JS48S就行

引用

引用第5樓nightblueblu于2020-07-07 10:19發表的  :
DH48S-2Z
隨便搭，如二樓所說

引用

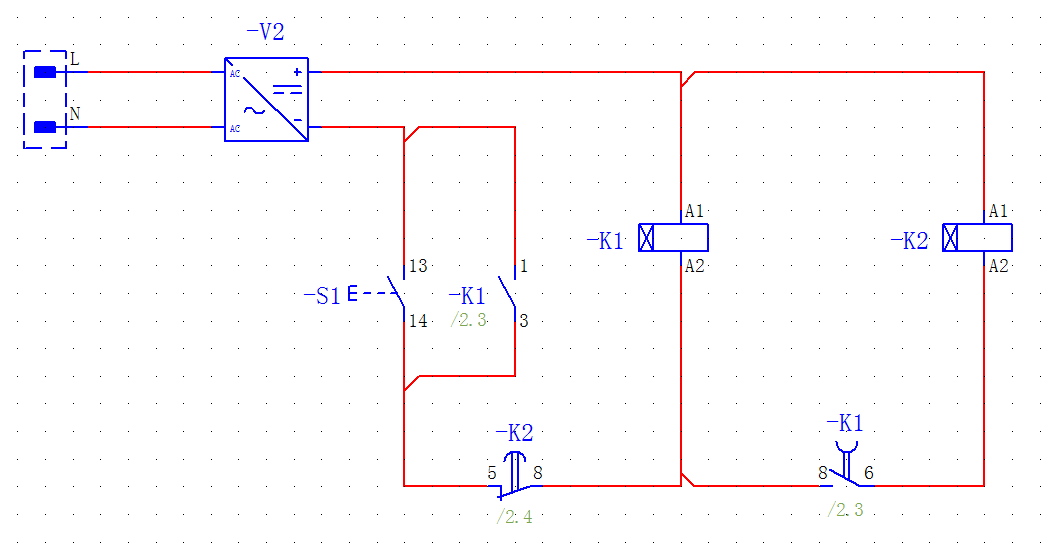

引用第7樓哇咔咔于2020-07-07 15:40發表的  :
[attachment=245194]

引用

引用第7樓哇咔咔于2020-07-07 15:40發表的  :
[attachment=245194]

引用

引用第10樓qinchenglim于2020-07-08 21:48發表的  :
用雙調計時器都可以實現這樣的功能，市面上多的很，到電子市場很好找
