樓主發表于: 2020-09-16 08:55

只看樓主 | 小中大

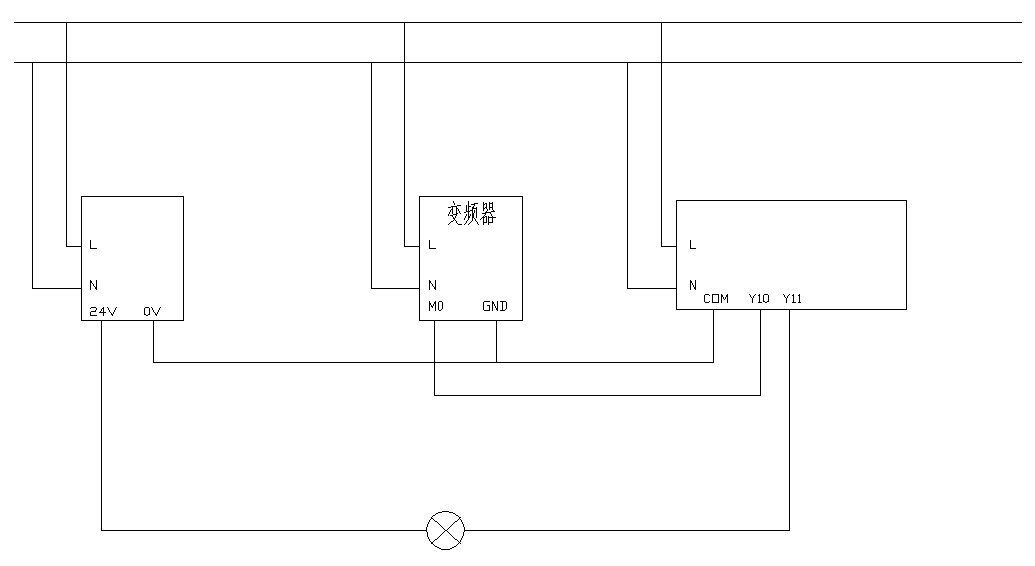

圖片：

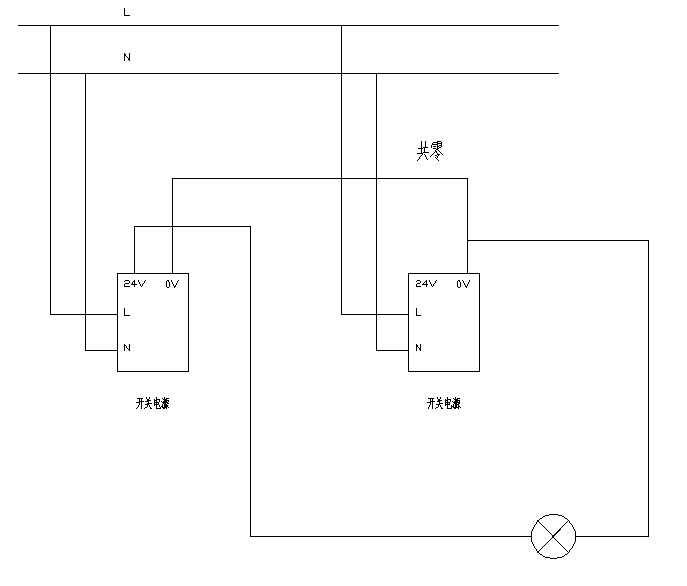

如圖，一個開關電源的24v 通過負載接到另一個開關電源的OV，論是否可行？這樣的話就可以減少接線

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-04-30
查看ajunn的主題 / 回貼

1樓發表于: 2020-09-16 09:09

只看該作者 | 小中大

已經共零了就可以

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4672 個
工控威望: 8072 點
下載積分: 17329 分
在線時間: 3245(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-06
查看夢雨天涯的主題 / 回貼

2樓發表于: 2020-09-16 09:12

只看該作者 | 小中大

引用
引用第1樓ajunn于2020-09-16 09:09發表的 :
已經共零了就可以

都實驗過了嗎？我還沒有空試呢

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4672 個
工控威望: 8072 點
下載積分: 17329 分
在線時間: 3245(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-06
查看夢雨天涯的主題 / 回貼

3樓發表于: 2020-09-16 09:25

只看該作者 | 小中大

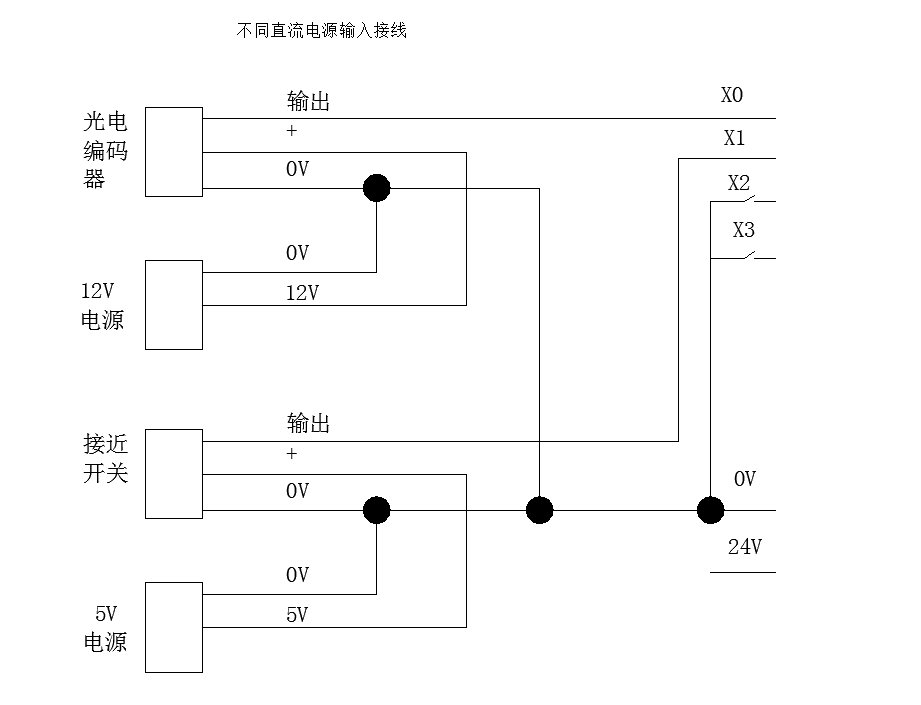

圖片：

131245

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4672 個
工控威望: 8072 點
下載積分: 17329 分
在線時間: 3245(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-06
查看夢雨天涯的主題 / 回貼

4樓發表于: 2020-09-16 09:29

只看該作者 | 小中大

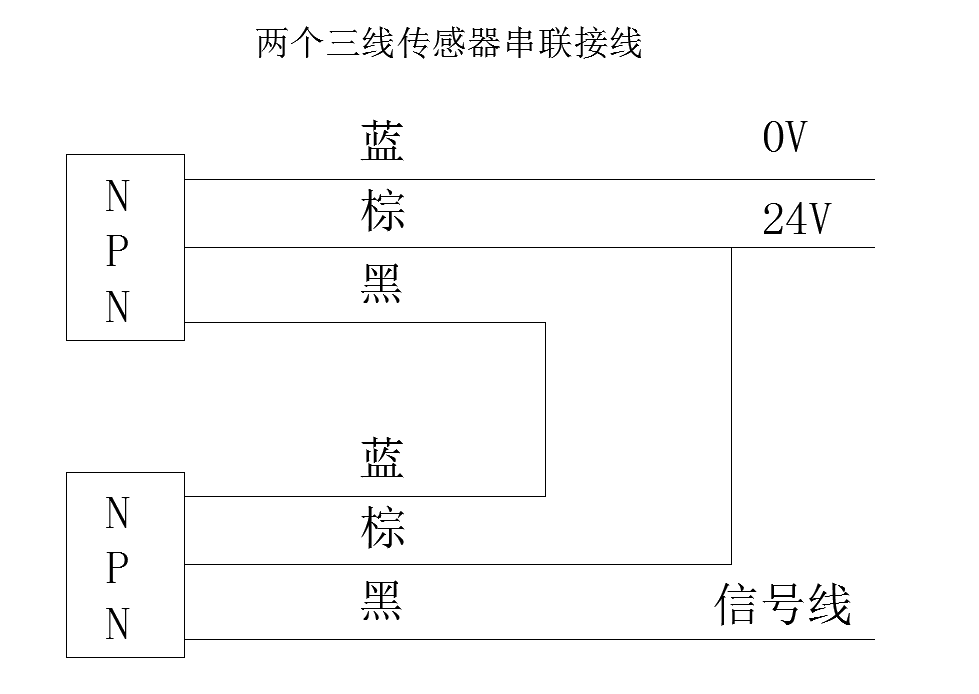

圖片：

23456

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

哇咔咔

人生似海，命運如舟，機遇如波濤般起浮不定，在關鍵的時候，自己

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 394 個
工控威望: 928 點
下載積分: 28026 分
在線時間: 381(小時)
注冊時間: 2020-04-26
最后登錄: 2025-04-08
查看哇咔咔的主題 / 回貼

5樓發表于: 2020-09-16 11:31

只看該作者 | 小中大

引用
引用第3樓夢雨天涯于2020-09-16 09:25發表的 :
131245

對于PLC的輸入電壓不同時，我覺得應該通過驅動繼電器控制24V，在輸入到PLC中。PLC輸入可能檢測不到像這樣的5V信號

東方花豬

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 1310 分
在線時間: 762(小時)
注冊時間: 2009-12-17
最后登錄: 2025-05-06
查看東方花豬的主題 / 回貼

6樓發表于: 2020-09-16 11:55

只看該作者 | 小中大

老鐵，沒毛病

拆二代

柳絮飛花

無產工程師

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 500 個
工控威望: 1212 點
下載積分: 7865 分
在線時間: 102(小時)
注冊時間: 2017-06-27
最后登錄: 2024-12-17
查看柳絮飛花的主題 / 回貼

7樓發表于: 2020-09-16 15:07

只看該作者 | 小中大

O了，

工控普通人，學習在路上

cz19880305

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 205 點
下載積分: 612 分
在線時間: 24(小時)
注冊時間: 2019-05-21
最后登錄: 2023-11-27
查看cz19880305的主題 / 回貼

8樓發表于: 2020-09-23 11:42

只看該作者 | 小中大

共0就可以不共0就不能
然后傳感器輸出提供下個傳感器電源是可以的實踐過相當于串聯

本帖最近評分記錄：

下載積分:+1(plcchina) 熱心助人！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4672 個
工控威望: 8072 點
下載積分: 17329 分
在線時間: 3245(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-06
查看夢雨天涯的主題 / 回貼

9樓發表于: 2020-09-23 12:36

只看該作者 | 小中大

引用
引用第8樓cz19880305于2020-09-23 11:42發表的  :
共0就可以  不共0就不能
然后傳感器輸出提供下個傳感器電源是可以的   實踐過   相當于串聯

我也實踐過，還有很多沒有試過呢

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

殺豬的

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 168 點
下載積分: 709 分
在線時間: 40(小時)
注冊時間: 2013-11-22
最后登錄: 2025-05-04
查看殺豬的的主題 / 回貼

10樓發表于: 2020-09-24 23:41

只看該作者 | 小中大

第一張圖要看變頻器的輸入方式，低電平有效的可以

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4672 個
工控威望: 8072 點
下載積分: 17329 分
在線時間: 3245(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-06
查看夢雨天涯的主題 / 回貼

11樓發表于: 2020-09-25 08:20

只看該作者 | 小中大

是的，共GND
