例如EE-SX671接松下伺服極限POT NOT，怎么搞？

小姐姐騷啊

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

1樓發表于: 2018-06-28 11:09

只看該作者 | 小中大

好好看一下松下的說明書吧

hong0618

早上好，各位

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-04-12
查看hong0618的主題 / 回貼

2樓發表于: 2018-06-28 11:11

只看該作者 | 小中大

引用
引用第1樓汪傳福于2018-06-28 11:09發表的 :
好好看一下松下的說明書吧

能不能來點實際的，這句誰都會啊

小姐姐騷啊

lzmtxp99

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-04-30
查看lzmtxp99的主題 / 回貼

3樓發表于: 2018-06-28 11:27

只看該作者 | 小中大

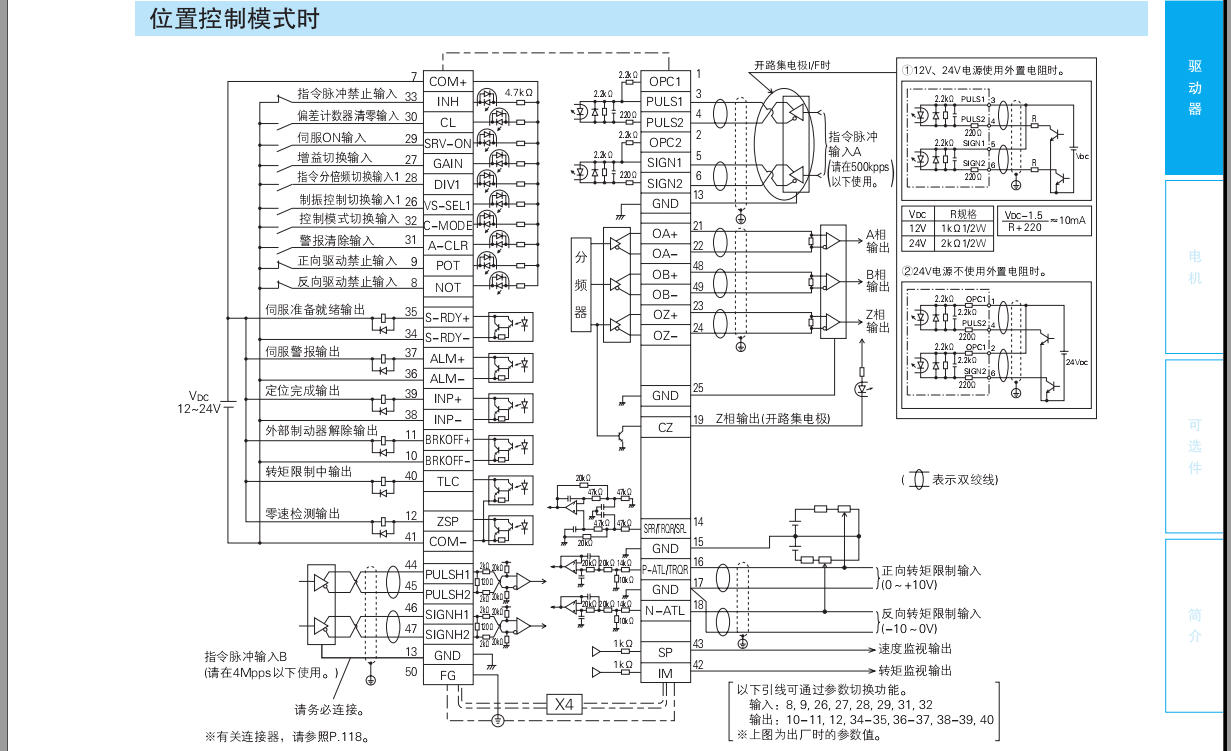

伺服說明書上不是有關于接線的嗎？你都不看說明書的嘛

hong0618

早上好，各位

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-04-12
查看hong0618的主題 / 回貼

4樓發表于: 2018-06-28 11:38

只看該作者 | 小中大

引用
引用第3樓lzmtxp99于2018-06-28 11:27發表的 :
伺服說明書上不是有關于接線的嗎？你都不看說明書的嘛

這不是看不懂嗎

16 17 或17 18是兩根線是接法。3根線指教下唄

小姐姐騷啊

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

5樓發表于: 2018-06-28 11:44

只看該作者 | 小中大

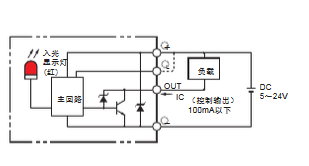

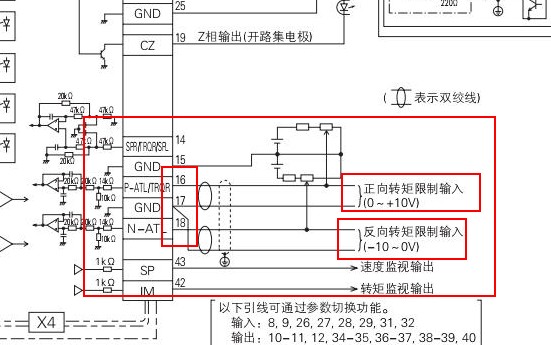

轉矩輸入的是0~10V電壓模擬信號，你這個671的光電是數字信號，既然都是用位置模式了，這個轉矩不用管，用光電接一下原點或者極限信號就行，至于三線光電怎么接，棕正藍負是電源線，黑色是信號線，PNP輸出型黑線高電平輸出，NPN輸出型黑線低電平輸出

Your happiness is everything.

hong0618

早上好，各位

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-04-12
查看hong0618的主題 / 回貼

6樓發表于: 2018-06-28 11:53

只看該作者 | 小中大

引用
引用第5樓nightblueblu于2018-06-28 11:44發表的 :
轉矩輸入的是0~10V電壓模擬信號，你這個671的光電是數字信號，既然都是用位置模式了，這個轉矩不用管，用光電接一下原點或者極限信號就行，至于三線光電怎么接，棕正藍負是電源線，黑色是信號線，PNP輸出型黑線高電平輸出，NPN輸出型黑線低電平輸出

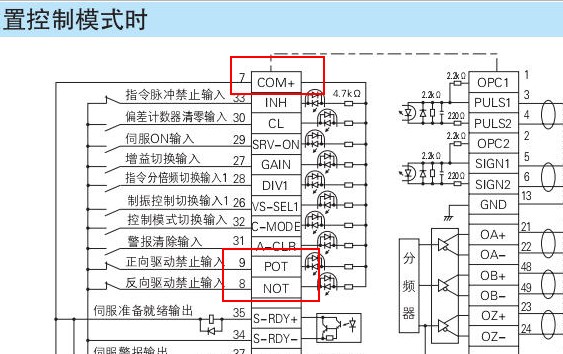

剛搞錯了，兩線的應該是41，8和41,9。之前用v-155現在換671或674。
