求助各位高手：威綸TK6070IP觸摸屏通訊三菱Q02CPU，怎么樣都通行不上，威綸觸摸屏選擇的是COM1/232軟件端口設置默認值通訊，三菱Q02CPU 端口2，1，3接TK6070IP端口2，3，5。怎么樣都通訊你、不上求助各位高手，指點，謝謝！！！

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2857 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3819(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-22
查看tingfenghu的主題 / 回貼

1樓發表于: 2017-11-07 22:19

只看該作者 | 小中大

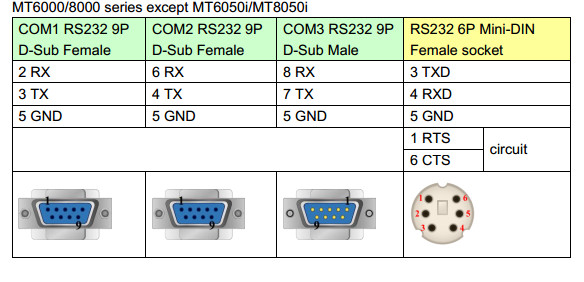

確保線的沒有接錯，在6芯那頭按照連接手冊1，6是要短接的。
這個圖片6芯的是cpu上的。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

wqsgtc

級別: 探索解密

精華主題: 0
發帖數量: 40 個
工控威望: 127 點
下載積分: 1480 分
在線時間: 154(小時)
注冊時間: 2016-05-25
最后登錄: 2025-04-20
查看wqsgtc的主題 / 回貼

2樓發表于: 2017-11-09 08:07

只看該作者 | 小中大

圖片：

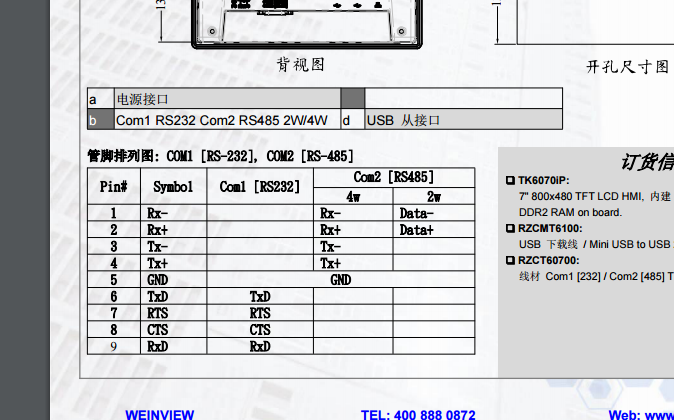

百分之200接錯線，TK6070IP的232通信不是2 3 5這幾個引腳，是6 9 5，你去維綸官網下個硬件手冊看看
