樓主發表于: 2013-09-30 22:19

只看樓主 | 小中大

我有一個工件總共就一個腳踏開關，兩個電磁閥。
工作過程：踩一下腳踏開關，電磁閥1工作，再踩一下腳踏開關，電磁閥2也工作，這個時候其實是兩個電磁閥都在工作，再踩一下腳踏開關，兩個電磁閥都停止工作。
試問，用什么電路控制最方便，成本又較低。謝謝

像螞蟻一樣工作，像蝴蝶一樣生活

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1994 個
工控威望: 7819 點
下載積分: 68418 分
在線時間: 754(小時)
注冊時間: 2008-01-07
最后登錄: 2025-05-05
查看和諧共贏的主題 / 回貼

1樓發表于: 2013-09-30 22:25

只看該作者 | 小中大

繼電器控制成本最低，

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的主題 / 回貼

2樓發表于: 2013-09-30 22:32

只看該作者 | 小中大

最簡單是吧，1-2-放停，兩檔開關.

xiaobo2009

態度決定一切,細節決定完美

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 334 點
下載積分: 3289 分
在線時間: 159(小時)
注冊時間: 2009-09-22
最后登錄: 2023-07-07
查看xiaobo2009的主題 / 回貼

3樓發表于: 2013-09-30 23:21

只看該作者 | 小中大

用三個繼電器，可以實現。并不難，自己想想~

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1282 個
工控威望: 6113 點
下載積分: 54360 分
在線時間: 1127(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-02
查看john42tw的主題 / 回貼

4樓發表于: 2013-10-01 09:14

只看該作者 | 小中大

電子式3段開關
像美術燈
第一次 1個燈
第二次 2個燈
第三次滅

天下寒士

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 1223 分
在線時間: 20(小時)
注冊時間: 2012-01-07
最后登錄: 2014-07-22
查看天下寒士的主題 / 回貼

5樓發表于: 2013-10-01 13:52

只看該作者 | 小中大

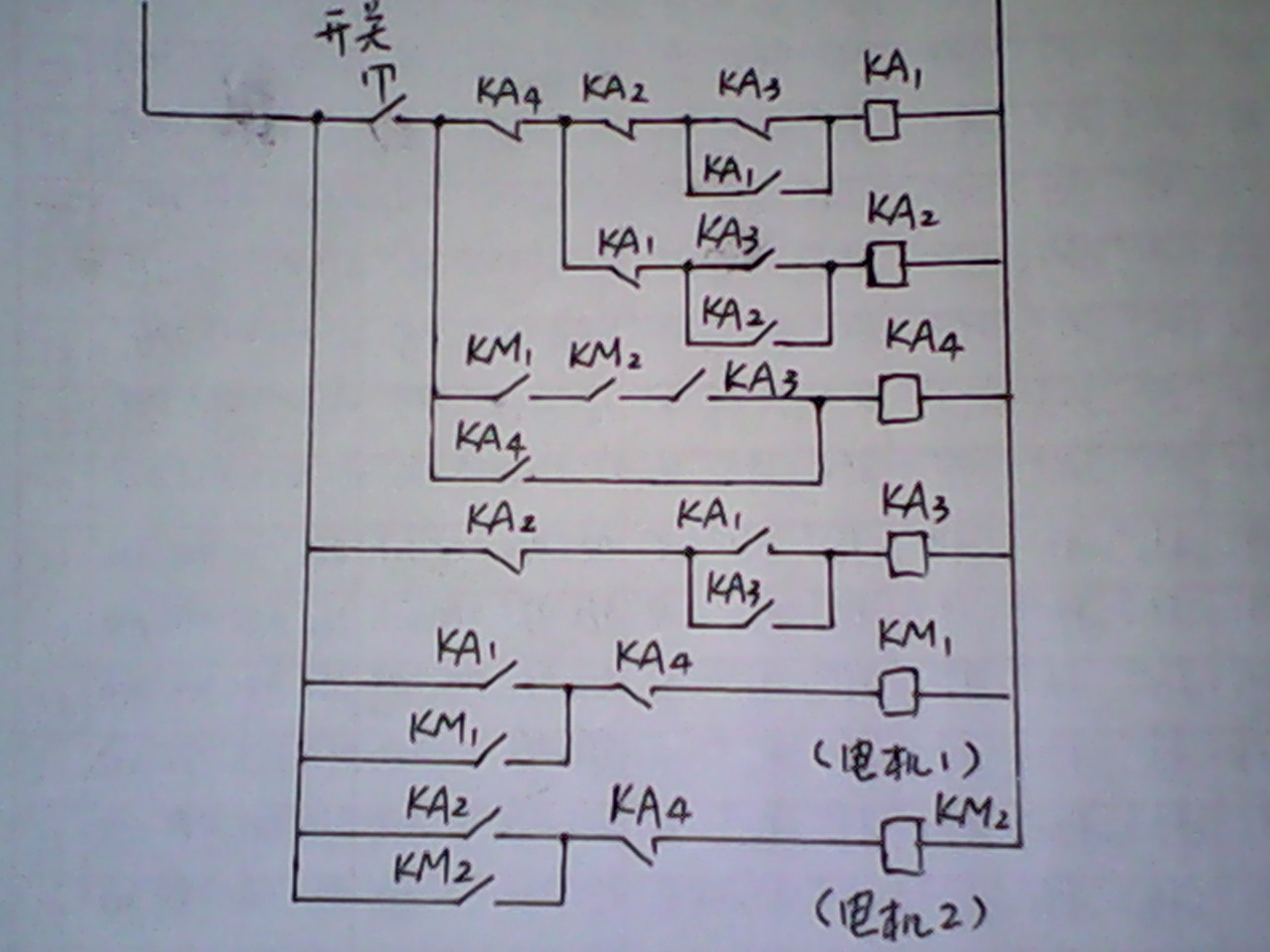

圖片：

用繼電控制要4個繼電器，2個接觸器。踩腳踏開關，KA1、KA3、KM1（電磁閥1）工作，松開后KA1復位，再踩腳踏開關，KA2、KM2 (電磁閥2)工作，KA3 復位，松開后KA2復位，第三次踩腳踏開關，KA4工作，其他全復位。圖見附件。

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

6樓發表于: 2013-10-01 14:09

只看該作者 | 小中大

用繼電器控制就可以了/

sz518104

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 927 個
工控威望: 803 點
下載積分: 18565 分
在線時間: 397(小時)
注冊時間: 2009-01-05
最后登錄: 2025-05-04
查看sz518104的主題 / 回貼

7樓發表于: 2013-10-01 18:47

只看該作者 | 小中大

繼電器控制最便宜啊，不過想學習啊，也可以用PLC控控制啊，價格也不貴啊，

gaoaiqu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 117 點
下載積分: 536 分
在線時間: 12(小時)
注冊時間: 2013-09-27
最后登錄: 2013-12-30
查看gaoaiqu的主題 / 回貼

8樓發表于: 2013-10-01 22:11

只看該作者 | 小中大

jxt520102

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 584 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的主題 / 回貼

9樓發表于: 2013-10-02 05:25

只看該作者 | 小中大

單片機價格也不貴啊

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

10樓發表于: 2013-10-02 11:30

只看該作者 | 小中大

那肯定是要繼電器呀

學者

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

11樓發表于: 2013-10-04 16:59

只看該作者 | 小中大

一個中繼，兩個計數器，更簡單容易
