樓主發表于: 2014-05-08 11:43

只看樓主 | 小中大

請教各位大俠：224xp的模擬量輸入只有電壓輸入怎么與電熱偶怎么接線啊還有電熱偶端要提供個電源嗎？

tzhihao6

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 204 點
下載積分: 959 分
在線時間: 90(小時)
注冊時間: 2013-06-09
最后登錄: 2025-04-08
查看tzhihao6的主題 / 回貼

1樓發表于: 2014-05-08 13:36

只看該作者 | 小中大

怎么都是看看的呢沒有回復的呢

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

2樓發表于: 2014-05-08 13:57

只看該作者 | 小中大

看看200的手冊你會有收獲的

z623

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 360 點
下載積分: 20932 分
在線時間: 252(小時)
注冊時間: 2009-11-30
最后登錄: 2024-09-28
查看z623的主題 / 回貼

3樓發表于: 2014-05-08 22:24

只看該作者 | 小中大

溫度變送器或溫控模塊。

hexdho

機械是載體，電氣是靈魂。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 670 個
工控威望: 11961 點
下載積分: 11608 分
在線時間: 527(小時)
注冊時間: 2012-11-08
最后登錄: 2025-04-23
查看hexdho的主題 / 回貼

4樓發表于: 2014-05-09 09:08

只看該作者 | 小中大

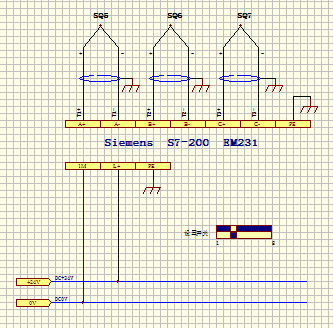

圖片：

用EM231模塊.

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

5樓發表于: 2014-05-09 09:25

只看該作者 | 小中大

那你在選型時就沒有注意這點了，這個224xp集成模擬量輸入、輸出是有規定的。
2路輸入只能是電壓型（正、負10V）；1路輸出（可以是電壓或電流0-10V或0-20mA）
只能是把熱點偶信號轉換為電壓信號輸入到模擬量輸入端子。

tzhihao6

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 204 點
下載積分: 959 分
在線時間: 90(小時)
注冊時間: 2013-06-09
最后登錄: 2025-04-08
查看tzhihao6的主題 / 回貼

6樓發表于: 2014-05-10 08:34

只看該作者 | 小中大

是啊型沒選好用EM231 AIW0輸入的值除以10是不是就可以得到實際溫度值了啊

2008plc

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 349 點
下載積分: 783 分
在線時間: 222(小時)
注冊時間: 2014-02-14
最后登錄: 2025-05-03
查看2008plc的主題 / 回貼

7樓發表于: 2014-05-10 08:51

只看該作者 | 小中大

接一個溫度變送器唄，模擬量輸入并不代表可以接受所有連續變量信號，溫度壓力流量等等。。。。
