樓主發表于: 2012-04-01 09:51

只看樓主 | 小中大

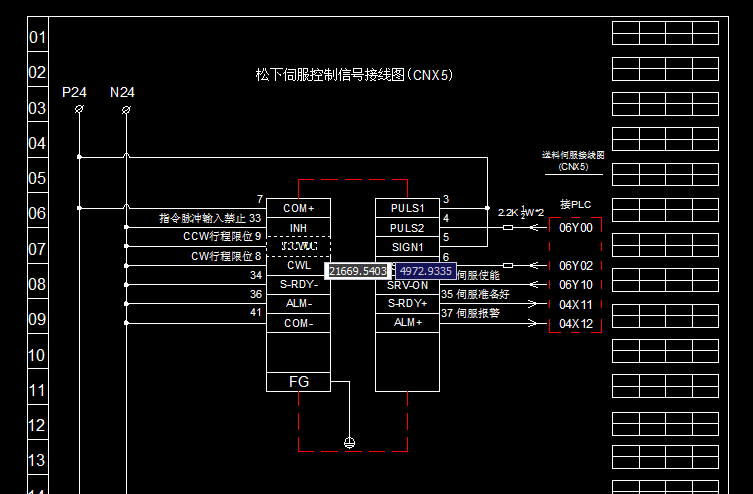

各位大哥。我想問下，伺服在正常的狀態下，X5插頭里面37腳ALM是常開還是常閉的，這個是我的接線圖

chinazhu6666

嚴謹求實

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 6119 點
下載積分: 2909 分
在線時間: 132(小時)
注冊時間: 2011-12-16
最后登錄: 2018-05-07
查看chinazhu6666的主題 / 回貼

1樓發表于: 2012-04-01 10:11

只看該作者 | 小中大

看這個地址吧，里面有松下A4伺服驅動器說明書，自己去下個，然后翻到22頁，通用的輸出信號及其功能。第一個就解釋了伺服報警引角ALM+與ALM-，37跟36，上面寫的很清楚，報警狀態發生時，此輸出晶體管關斷，意思就是說，它是常閉的，當報警發生時，斷開連接，某輸入點X斷開，進而就可以控制系統動作強行停止了。
http://m.bizsrc.cn/read-gktid-143327.html
