樓主發表于: 2014-03-29 10:27

只看樓主 | 小中大

我們要加工直流電機換向器云母槽，想用CCD影像傳感器自動跟蹤找到云母槽，進行銑槽，各位大俠誰有經驗給個指點

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

1樓發表于: 2014-03-29 10:32

只看該作者 | 小中大

加工的換向器上，銅片4.7毫米云母片1.1---1.3毫米兩個銅片之間是云母片

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

2樓發表于: 2014-03-29 10:34

只看該作者 | 小中大

[upload=1]

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

3樓發表于: 2014-03-29 10:42

只看該作者 | 小中大

[upload=1] 傳個圖大家?guī)涂纯?/div>

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

4樓發表于: 2014-03-29 10:46

只看該作者 | 小中大

圖片：

圖怎么傳不上來呢

hxl202319

工資就像大姨媽?zhuān)辉乱淮危恢芫蜎](méi)了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1752 個
工控威望: 10138 點
下載積分: 62193 分
在線時間: 2690(小時)
注冊時間: 2007-03-26
最后登錄: 2025-05-07
查看hxl202319的主題 / 回貼

5樓發表于: 2014-03-29 16:14

只看該作者 | 小中大

個人認為根本不需要CCD啊，畢竟CCD的價格太高，只需要用步進電機做個夾具，然后裝的時候?qū)?zhǔn)一次，后面的每條槽都可以用步進電機旋轉一定的角度來實現。

簽名無效了，麻雀不見了！

kaiyuan12345

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

6樓發表于: 2014-03-29 16:34

只看該作者 | 小中大

光用步進電機控制旋轉是不行的，關鍵是工件本身有誤差，并且累積起來會比較大
不知道能否利用相鄰銅片與云母片一個導電一個不導電自制一個檢測開關配合步進電機旋轉可以不？

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

7樓發表于: 2014-03-29 17:01

只看該作者 | 小中大

不知道有沒電感探頭，有的話就比較容易了

天行健

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

8樓發表于: 2014-03-30 17:38

只看該作者 | 小中大

大家說的以上這些方法我都用過，可以加工，但是誤動作比較多，一個槽加工壞個，就要切平了重新來

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

9樓發表于: 2014-03-30 17:41

只看該作者 | 小中大

而且那個云母槽非常窄，這個槽也不直，沒個相鄰的銅片有時還不一寬，沒規律

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

10樓發表于: 2014-03-31 08:10

只看該作者 | 小中大

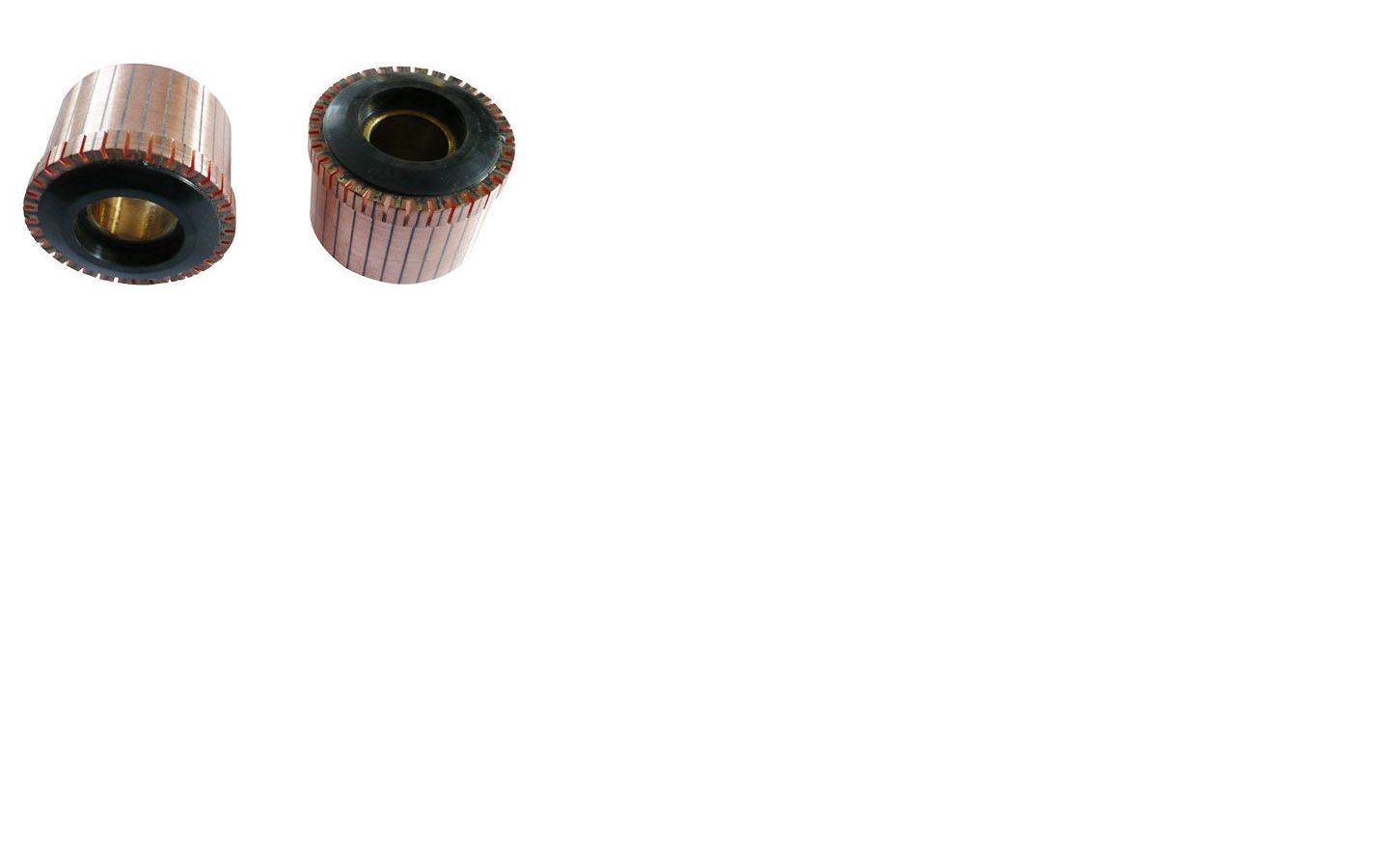

圖片：

就是把銅片之間的云母給清理干凈，槽的深度2毫米左右，用刨刀刨也好或者用銑刀片銑也行都可以的

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24630 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-03-31
查看yamqq的主題 / 回貼

11樓發表于: 2014-03-31 16:20

只看該作者 | 小中大

做了很多，最后用激光來做成的，但是精度還是不夠高
