樓主發表于: 2014-03-06 20:35

只看樓主 | 小中大

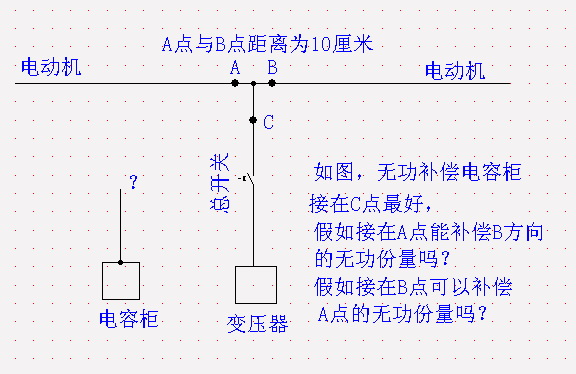

圖片：

這是配電開關室內的無功補償柜的圖紙，這排無功補償柜實際接在B點，但總感覺變壓器總開關的電流偏大，這排電容柜的接線位置可能有問題，但又說不清楚為什么，大家?guī)臀曳治隹纯矗x謝。

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 684 個
工控威望: 10600 點
下載積分: 1368 分
在線時間: 368(小時)
注冊時間: 2008-11-27
最后登錄: 2025-04-06
查看5921338的主題 / 回貼

1樓發表于: 2014-03-06 21:54

只看該作者 | 小中大

就地補償最好

自學

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

2樓發表于: 2014-03-06 22:20

只看該作者 | 小中大

引用
引用第2樓yang888于2014-03-06 22:10發表的 :
感覺是錯誤的，你用鉗表量過嗎？電流過大會燒電容。

母排是扁銅做的，鉗表的鉗不夠長，量不了。
“電流過大會燒電容”？有這種事？？？說說看

19840803

肥仔米

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 640 個
工控威望: 625 點
下載積分: 38496 分
在線時間: 514(小時)
注冊時間: 2007-12-27
最后登錄: 2024-05-29
查看19840803的主題 / 回貼

3樓發表于: 2014-03-07 08:08

只看該作者 | 小中大

電容柜接在A、B、C點都可以，要看取樣信息在那里給

張棟嶺

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 226 點
下載積分: 6010 分
在線時間: 118(小時)
注冊時間: 2013-05-27
最后登錄: 2024-12-10
查看張棟嶺的主題 / 回貼

4樓發表于: 2014-03-07 08:32

只看該作者 | 小中大

集中補償接在哪點一樣只要是主母排就行，主要看功率因數控制儀電流取樣位置是很重要的。總開關電流偏大不要感覺要看儀表，功率因數補到多少，我的單位是不求有功但求無過只補到0.94-0.96，追求1太危險物業的追求到1發生系統諧振炸補償柜系統過壓損壞了大量的設備，諧振過流會造成主開關跳閘時間很短的。

本帖最近評分記錄：

下載積分:+3(youzida_121)

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

5樓發表于: 2014-03-07 09:27

只看該作者 | 小中大

你還是了解一下補償柜的原理

天行健

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

6樓發表于: 2014-03-07 09:30

只看該作者 | 小中大

補償柜補償?shù)氖请妷合辔缓碗娏飨辔坏牟睿釉谀蔷脱a(bǔ)不了其它分支

天行健

lxm5800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 195 點
下載積分: 11754 分
在線時間: 130(小時)
注冊時間: 2013-06-13
最后登錄: 2020-07-31
查看lxm5800的主題 / 回貼

7樓發表于: 2014-03-07 11:48

只看該作者 | 小中大

引用
引用第4樓19840803于2014-03-07 08:08發表的 :
電容柜接在A、B、C點都可以，要看取樣信息在那里給

贊同。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1964 個
工控威望: 2162 點
下載積分: 48523 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-04-20
查看wul2.4g的主題 / 回貼

8樓發表于: 2014-03-07 13:01

只看該作者 | 小中大

裝在A.C.B 的點都可以，但互感器一定要裝在C線上，也就取樣信號的互感器。過去一直都說就地補償比較好，但現在看來也要看情況的，如用的是電纜，這個計算時就要考慮電纜的電容分量的。可能需量與你常規的計算結果有出入！！

本帖最近評分記錄：

下載積分:+3(youzida_121)
