樓主發表于: 2014-01-03 13:05

只看樓主 | 小中大

圖片：

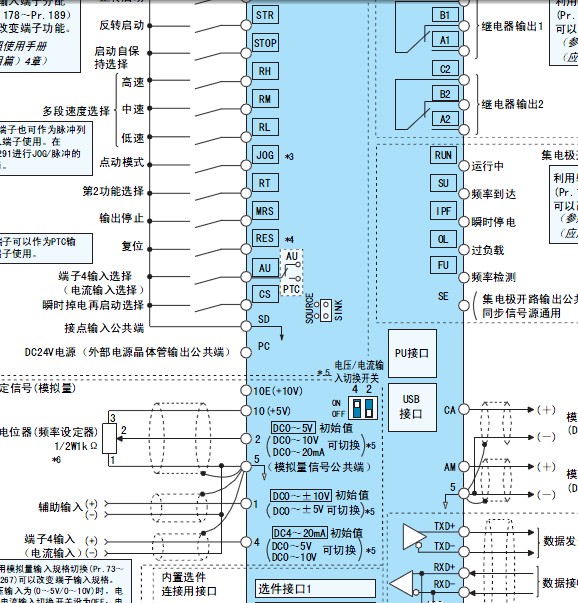

經過PLC處理的電流信號送至三菱變頻器A700是應該接2端口，還是4端口，求師傅解答

1120795098

級別: 論壇先鋒

精華主題: 0
發帖數量: 722 個
工控威望: 1013 點
下載積分: 1740 分
在線時間: 1001(小時)
注冊時間: 2009-11-26
最后登錄: 2025-04-28
查看1120795098的主題 / 回貼

1樓發表于: 2014-01-03 20:30

只看該作者 | 小中大

+接4 屏蔽和-接5.

lzzqh8

級別: 略有小成

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的主題 / 回貼

2樓發表于: 2014-01-03 23:13

只看該作者 | 小中大

4 5端口

xtihee

級別: 論壇先鋒

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

3樓發表于: 2014-01-04 08:49

只看該作者 | 小中大

4接正，5接- 你發這張圖片就解譯的很清楚。

huoshi

為所當為

級別: 網絡英雄

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

4樓發表于: 2014-01-04 09:52

只看該作者 | 小中大

謝謝老師指導

ajd186

級別: 家園常客

精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35835 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-04-22
查看ajd186的主題 / 回貼

5樓發表于: 2014-01-04 13:22

只看該作者 | 小中大

都可以呀。接2的話要注意跳線。不是注明了可切換嗎。4默認是電流輸入，2默認是電壓輸入。
