樓主發表于: 2013-11-11 16:42

只看樓主 | 小中大

各位大俠
誰有ET200s和ET200S+6es7132-4bf00-0aa0的接線圖?
和模塊組合起來的接線圖啊

Made wish ，517029687

andy_gao

級別: 略有小成

精華主題: 0
發帖數量: 284 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

1樓發表于: 2013-11-11 18:51

只看該作者 | 小中大

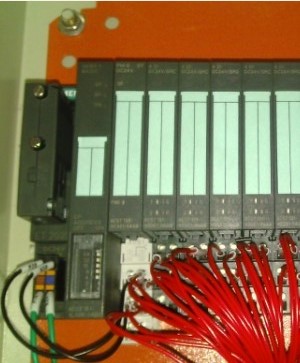

ET200S的IM151和6es7132-4bf00-0aa0之間要至少有一個PM-E電源管理模塊，
如圖，我的順序是:從左至右，IM151-——PM-E——4BD51——4BD32

liuchengji20

級別: 略有小成

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

2樓發表于: 2013-11-12 12:55

只看該作者 | 小中大

非常謝謝
一個電源可以帶輸入8點的幾個模塊啊
一個電源可以帶輸出8點的幾個模塊啊
輸入輸出可以共用一個PE-24v模塊嗎？

Made wish ，517029687

andy_gao

級別: 略有小成

精華主題: 0
發帖數量: 284 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

3樓發表于: 2013-11-13 09:11

只看該作者 | 小中大

引用
引用第2樓liuchengji20于2013-11-12 12:55發表的 :
非常謝謝
一個電源可以帶輸入8點的幾個模塊啊
一個電源可以帶輸出8點的幾個模塊啊
輸入輸出可以共用一個PE-24v模塊嗎？

只有不超出PM-E的負載能力，輸入輸出可以共用一個PM-E
我是用一個PM-E后面帶了6個4DI,5個4DO
