樓主發表于: 2013-07-10 16:48

只看樓主 | 小中大

圖片：

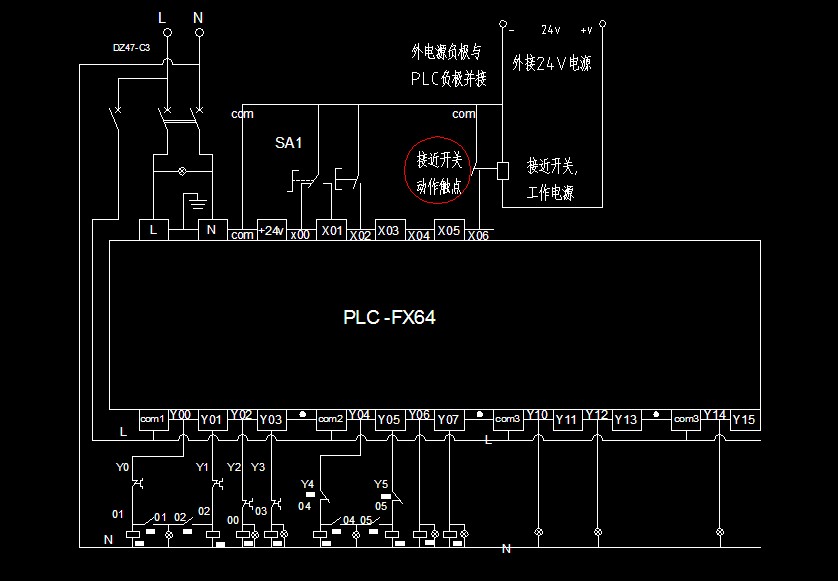

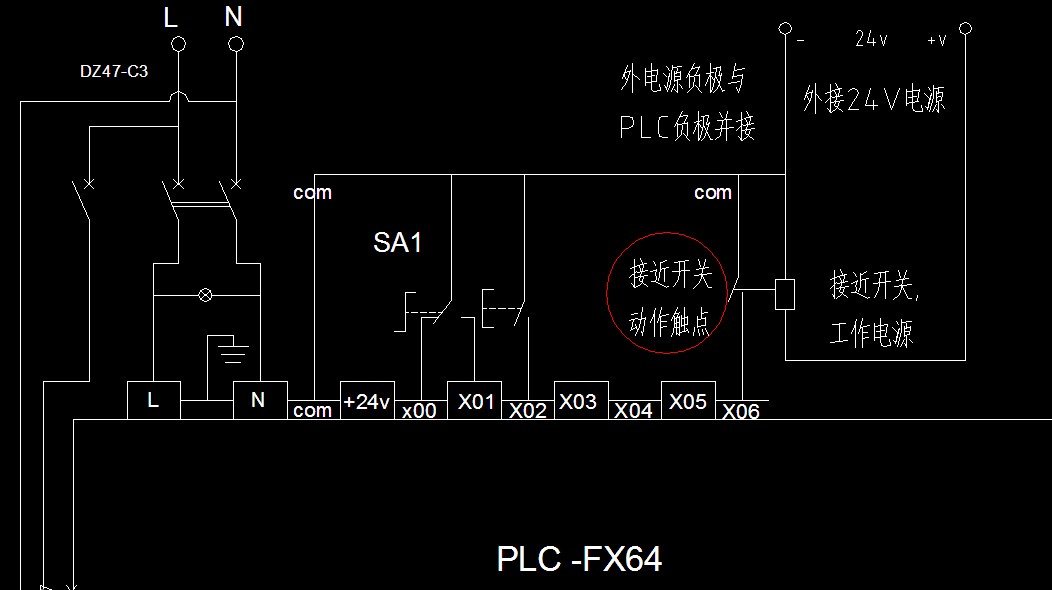

PLC控制電路，（傳感器，或接近開關，外接24V電源供電），外電源負極與PLC24V的負極并接，這樣能不能實現輸入點工作，如圖。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

1樓發表于: 2013-07-10 17:28

只看該作者 | 小中大

這個可以的。
以后碰到這樣的問題，還是直接到現場一試，把一些疑問都解決了。

shizhongyang

文卡

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 280 點
下載積分: 2738 分
在線時間: 128(小時)
注冊時間: 2007-10-22
最后登錄: 2025-03-19
查看shizhongyang的主題 / 回貼

2樓發表于: 2013-07-10 17:33

只看該作者 | 小中大

沒有問題的。可以實現。

wangfuwang

下崗農民

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 522 個
工控威望: 998 點
下載積分: 2146 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-03-21
查看wangfuwang的主題 / 回貼

3樓發表于: 2013-07-11 07:51

只看該作者 | 小中大

謝謝了

xuefenfeilxw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的主題 / 回貼

4樓發表于: 2013-07-11 07:54

只看該作者 | 小中大

那要看你的傳感器是NPN 還是PNP

jzzjzq

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 201 點
下載積分: 568 分
在線時間: 73(小時)
注冊時間: 2013-03-15
最后登錄: 2025-04-19
查看jzzjzq的主題 / 回貼

5樓發表于: 2013-07-11 15:59

只看該作者 | 小中大

我覺得你仍然有沒弄清的概念，com是PLC的輸入公共線，并不是PLC的24V負極。
PLC24V負極指的是PLC內部的供電電源負端，如果使用這個電源，需要連接它到COM端的。

現實記

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 160 點
下載積分: 2407 分
在線時間: 26(小時)
注冊時間: 2012-12-03
最后登錄: 2013-07-11
查看現實記的主題 / 回貼

6樓發表于: 2013-07-11 21:13

只看該作者 | 小中大

PLC本身的24V電源負載比較小，一般情況下都要用外電源的

sz518104

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 927 個
工控威望: 803 點
下載積分: 18565 分
在線時間: 397(小時)
注冊時間: 2009-01-05
最后登錄: 2025-04-25
查看sz518104的主題 / 回貼

7樓發表于: 2013-07-11 21:28

只看該作者 | 小中大

最好用外接電源好接線好啊
