樓主發表于: 2013-05-27 21:35

只看樓主 | 小中大

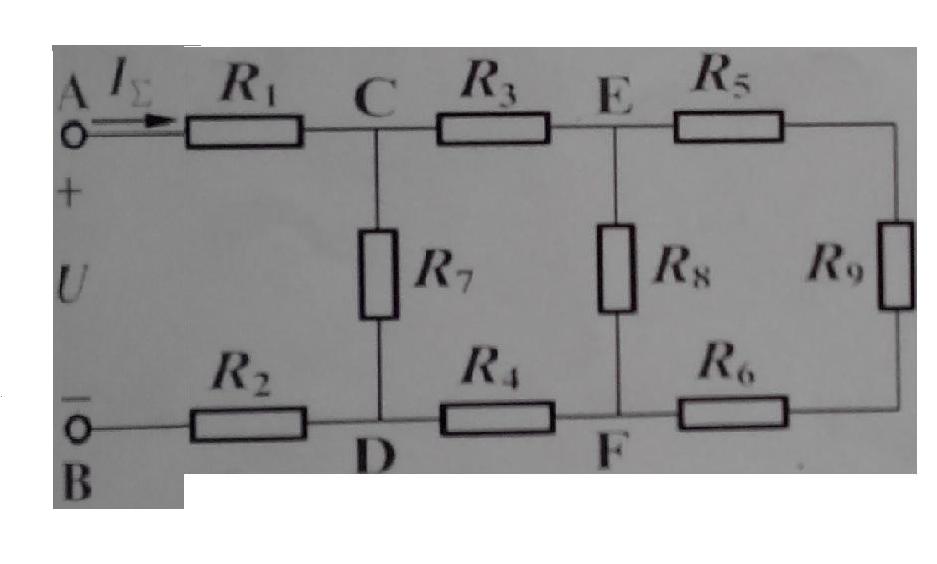

圖片：

如上圖所示R1=R2=8,R3=R4=6,R5=R6=4,R7=R8=24,R9=16，u=224V求本電路的等效總電阻值和總電流？

cjlun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 103 點
下載積分: 487 分
在線時間: 11(小時)
注冊時間: 2010-12-10
最后登錄: 2025-02-13
查看cjlun的主題 / 回貼

1樓發表于: 2013-05-27 21:50

只看該作者 | 小中大

R=R1+R2+(R7//(R3+R4+(R8//(R5+R6+R9))
=8+8+(24//(6+6+(24//(4+4+16))
=16+12
=28Ω
I=U/R=224/28=8A

本帖最近評分記錄：

下載積分:+1(wsy-163) 感謝！

wsy-163

勇鑫工控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 414 個
工控威望: 470 點
下載積分: 516 分
在線時間: 95(小時)
注冊時間: 2008-08-28
最后登錄: 2019-08-03
查看wsy-163的主題 / 回貼

2樓發表于: 2013-05-27 21:56

只看該作者 | 小中大

太感謝樓上的了

thcgw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 389 點
下載積分: 1029 分
在線時間: 283(小時)
注冊時間: 2009-02-20
最后登錄: 2018-02-05
查看thcgw的主題 / 回貼

3樓發表于: 2013-05-28 11:18

只看該作者 | 小中大

一樓正解。

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1840(小時)
注冊時間: 2011-04-17
最后登錄: 2025-04-26
查看陳大圍的主題 / 回貼

4樓發表于: 2013-05-28 13:16

只看該作者 | 小中大

這是初中物理題啊，很簡單的

專心學工控技術，請各位幫忙指教

rigaomuju

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 304 點
下載積分: 1151 分
在線時間: 2(小時)
注冊時間: 2013-04-12
最后登錄: 2013-06-24
查看rigaomuju的主題 / 回貼

5樓發表于: 2013-05-28 13:28

只看該作者 | 小中大

一樓好厲害
