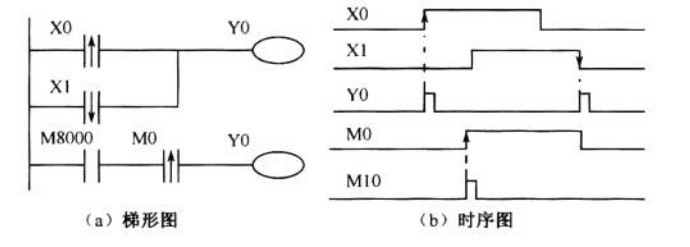

圖形我截下來了，求大家解釋一下，詳細一點！謝謝！

李小響

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的主題 / 回貼

1樓發表于: 2013-12-18 21:08

只看該作者 | 小中大

這什么啊？程序不對吧!怎么y0雙線圈輸出呢？

tonyszh

智慧人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 990 點
下載積分: 1349 分
在線時間: 106(小時)
注冊時間: 2013-12-12
最后登錄: 2015-05-19
查看tonyszh的主題 / 回貼

2樓發表于: 2013-12-18 21:19

只看該作者 | 小中大

應該不難吧，就是X0的上升沿和X1的下降沿輸出Y0，然后其他的就是這樣，上升沿和下降的問題，沒有學過三菱的，但是差不多看的懂，M8000好像是內部脈沖吧

mythic

mythic

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 485 點
下載積分: 29480 分
在線時間: 275(小時)
注冊時間: 2013-05-14
最后登錄: 2024-02-07
查看mythic的主題 / 回貼

3樓發表于: 2013-12-18 21:57

只看該作者 | 小中大

你需要解釋什么？丟個圖，讓別人猜你的意思？

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1282 個
工控威望: 6113 點
下載積分: 54360 分
在線時間: 1127(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-02
查看john42tw的主題 / 回貼

4樓發表于: 2013-12-19 08:08

只看該作者 | 小中大

引用
引用樓主donwes于2013-12-18 15:47發表的求解剛入門的PLC :
[attachment=115971][attachment=115971]圖形我截下來了，求大家解釋一下，詳細一點！謝謝！

印錯了
第2個 Y0 是M10

donwes

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 124 點
下載積分: 574 分
在線時間: 8(小時)
注冊時間: 2013-12-16
最后登錄: 2014-01-23
查看donwes的主題 / 回貼

5樓發表于: 2013-12-19 09:20

只看該作者 | 小中大

引用
引用第2樓tonyszh于2013-12-18 21:19發表的 Re:求解剛入門的PLC :
應該不難吧，就是X0的上升沿和X1的下降沿輸出Y0，然后其他的就是這樣，上升沿和下降的問題，沒有學過三菱的，但是差不多看的懂，M8000好像是內部脈沖吧

恩，確實是上升沿和下降沿的問題，差不多懂了，M8000是只要PLC運行它就會處于閉合狀態，直到PLC停止運行！

q1w2e3

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 408 點
下載積分: 1029 分
在線時間: 52(小時)
注冊時間: 2013-12-08
最后登錄: 2014-04-23
查看q1w2e3的主題 / 回貼

6樓發表于: 2013-12-19 10:53

只看該作者 | 小中大

M8000是RUN監控，PLC運行就閉合，M8001相反

lincunbi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 141 點
下載積分: 544 分
在線時間: 24(小時)
注冊時間: 2013-06-06
最后登錄: 2021-12-07
查看lincunbi的主題 / 回貼

7樓發表于: 2013-12-19 12:49

只看該作者 | 小中大

上升沿下降沿脈沖

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-04-24
查看sanlihu的主題 / 回貼

8樓發表于: 2013-12-19 13:16

只看該作者 | 小中大

圖片：

時序圖就是梯形圖最好的解釋，你這截圖是兩張拼的吧

吉圓電氣 QQ751673698

donwes

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 124 點
下載積分: 574 分
在線時間: 8(小時)
注冊時間: 2013-12-16
最后登錄: 2014-01-23
查看donwes的主題 / 回貼

9樓發表于: 2013-12-19 13:27

只看該作者 | 小中大

引用
引用第8樓sanlihu于2013-12-19 13:16發表的 :
時序圖就是梯形圖最好的解釋，你這截圖是兩張拼的吧

這是我在網上找的一本書在學習，可能書上打印錯了，上面是有些同類型的錯誤的，謝謝幫助！！

360搜索

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 1605 點
下載積分: 11298 分
在線時間: 149(小時)
注冊時間: 2013-08-21
最后登錄: 2024-11-05
查看360搜索的主題 / 回貼

10樓發表于: 2013-12-19 18:52

只看該作者 | 小中大

這事上升沿河下降沿的圖解

dingzi981

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 122 點
下載積分: 574 分
在線時間: 3(小時)
注冊時間: 2013-09-25
最后登錄: 2019-12-06
查看dingzi981的主題 / 回貼

11樓發表于: 2013-12-19 19:10

只看該作者 | 小中大

M8000是RUN監控，PLC運行就閉合，M8001相反
