  前段時間買了一套伺服回來學習用，三菱的MR-J3-20A三菱的PLCFX3U發(fā)脈沖控制。是位置模式。

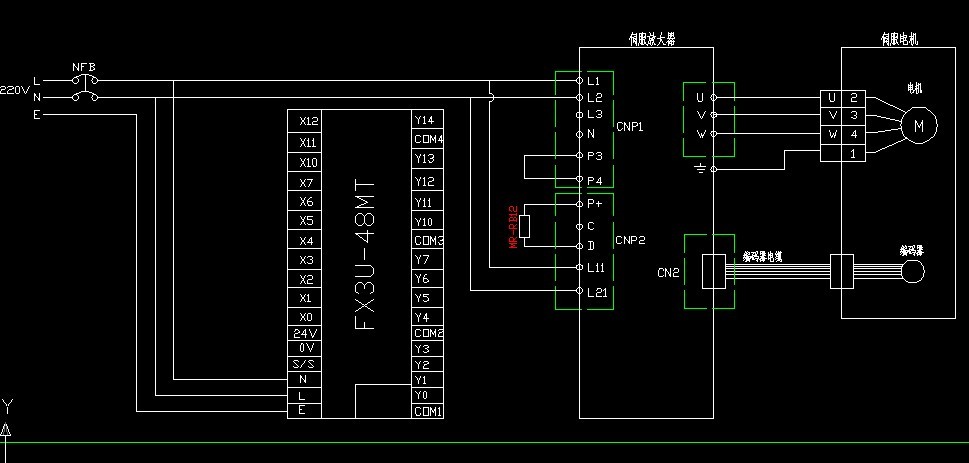

接線圖如下不知有沒有錯？？？





以下我編了一段程序。X10閉合，伺服電機也沒有反應。




不知是什么問題？？因為都一次搞伺服，，搞了半天搞不懂，
伺服放大器參數(shù)我只改了。
PA01-----位置模式1000
PA03-----相對位置0000
PA13----脈沖加方向0011
其他的參數(shù)我就沒有更改，都是出廠值。

PA01不是0000嗎？

引用

引用第1樓sjm213于2013-03-18 17:18發(fā)表的  :
PA01不是0000嗎？

版主。。。不好意思。。搞錯了。是三菱新版MR-J4-20A的伺服放大器。
說明書上是控制模式是PA01是1000的。
不知這樣接線有沒有問題？？？
搞了半天都是轉不了

如果你是按圖上接線的話，應該是接線有誤，還有一個就是看伺服放大器面板上顯示的代碼是否正常。
我認為的接線引腳應該這樣改

com1和com2接0V沒錯，不過Y0要接到CN1的11腳PG，10腳PP應該接到+24v上（最好串接一只2.2K電阻后接到+24v），

Y4接到CN1-36腳NG，35腳NP應該接到+24v上（最好串接一只2.2K電阻后接到+24v）

仔細看下手冊，慢慢體會一下，沒有電阻的話可以不加，下面是我的做到一張圖

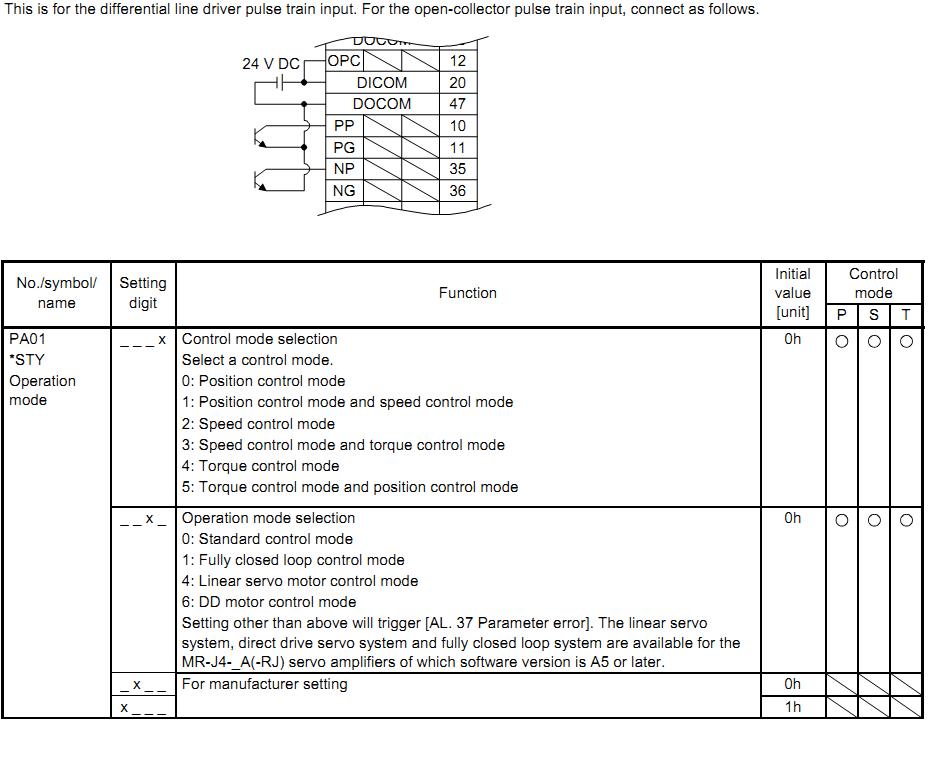

我剛下了手冊；
1. PA01什么時候要改成1000了？
2.接線OPC是否有誤？
請樓主確認。

呃……
PA01不要改了吧，仔細看了一下，默認設置確實應該是1000，而且最上位的【1】是不要改動的。
OPC改為24+試一下吧

接線有問題，你可以先做轉矩控制或者速度控制
