工控人家園 綜合討論 關于三線制接近開關接線

wu257270

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 125 點
下載積分: 1307 分
在線時間: 4(小時)
注冊時間: 2012-07-23
最后登錄: 2017-10-25
查看wu257270的主題 / 回貼

樓主發表于: 2014-05-28 22:33

全看 | 小中大

圖片：

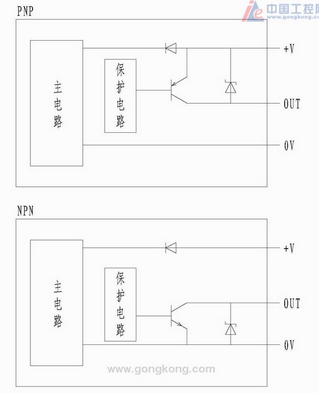

下面是我在網上看到的三線制接近開關的接線圖；假設我現在有一個PNP的接近開關，棕色+VCC線、黑色OUT線、藍色0V線；為什么兩張圖的接法是不一樣的？我按照第二張圖的接法是對的，對第一張圖不太理解。。。求解答

chengyouping

一切皆有可能��！

級別: 論壇先鋒

精華主題: 0
發帖數量: 46 個
工控威望: 1892 點
下載積分: 4096 分
在線時間: 86(小時)
注冊時間: 2014-04-24
最后登錄: 2016-07-28
查看chengyouping的主題 / 回貼

1樓發表于: 2014-06-05 09:00

全看 | 小中大

要看你的PLC公共端COM是+24V還是0V, NPN負載接在正電源和OUT間。對PNP負載接在負電源和OUT
