工控人家園 綜合討論 對射光電電路圖求解

zhenxi

恨過后才懂得愛給的苦澀解脫后才懂得該如何取舍

級別: 略有小成

精華主題: 0
發帖數量: 69 個
工控威望: 237 點
下載積分: 627 分
在線時間: 134(小時)
注冊時間: 2009-09-18
最后登錄: 2025-04-28
查看zhenxi的主題 / 回貼

樓主發表于: 2012-11-05 16:01

只看樓主 | 小中大

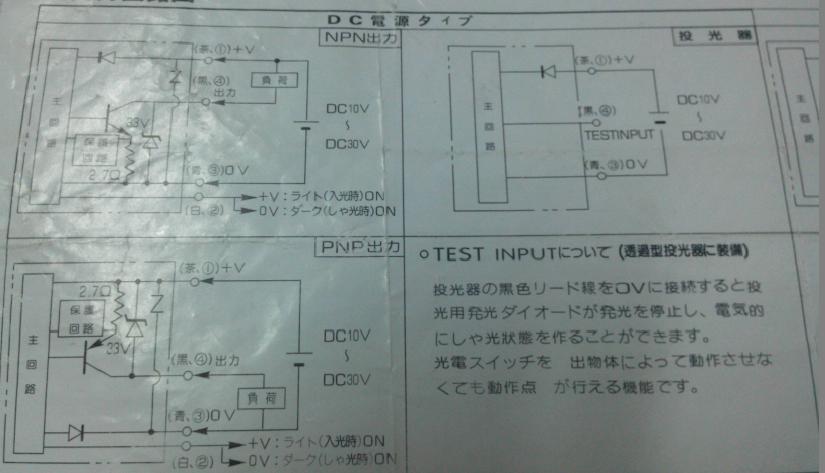

圖片：

那位師傅幫我解釋一下這條白線（+0 0）是什么意思，到底該怎么用。我看在我們這邊的都和0接在一起。還有(黑）TESTINPUT是什么意思。

ukqbso

勇氣源于自信

級別: 網絡英雄

精華主題: 0
發帖數量: 273 個
工控威望: 6926 點
下載積分: 2977 分
在線時間: 383(小時)
注冊時間: 2011-04-26
最后登錄: 2025-02-15
查看ukqbso的主題 / 回貼

1樓發表于: 2012-11-05 21:11

只看該作者 | 小中大

+0V 0V 應該是電源端正電壓和負電壓的意思~日文不懂，但從左下那個圖估計（白、2）應該是個電源輔助輸出，它如接直流負載應可與電源負端組成回路。test input 測試輸入

我不溫柔但是我很丑

lochao

級別: 略有小成

精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 747(小時)
注冊時間: 2010-07-05
最后登錄: 2025-04-27
查看lochao的主題 / 回貼

2樓發表于: 2012-11-06 08:13

只看該作者 | 小中大

這是光纖放大器的接法，白線接V+時為亮通，是有光線時輸出ON,白線接OV時為暗通，沒光線時輸出為ON

fanzhaohui84

級別: 探索解密

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 462 分
在線時間: 2(小時)
注冊時間: 2012-11-01
最后登錄: 2025-04-17
查看fanzhaohui84的主題 / 回貼

3樓發表于: 2012-11-06 10:48

只看該作者 | 小中大

白線接V+時為亮通，是有光線時輸出ON,白線接OV時為暗通，沒光線時輸出為ON

zhenxi

恨過后才懂得愛給的苦澀解脫后才懂得該如何取舍

級別: 略有小成

精華主題: 0
發帖數量: 69 個
工控威望: 237 點
下載積分: 627 分
在線時間: 134(小時)
注冊時間: 2009-09-18
最后登錄: 2025-04-28
查看zhenxi的主題 / 回貼

4樓發表于: 2012-11-06 15:57

只看該作者 | 小中大

同意2樓3樓的說法，謝了。
