樓主發表于: 2012-09-15 19:34

只看樓主 | 小中大

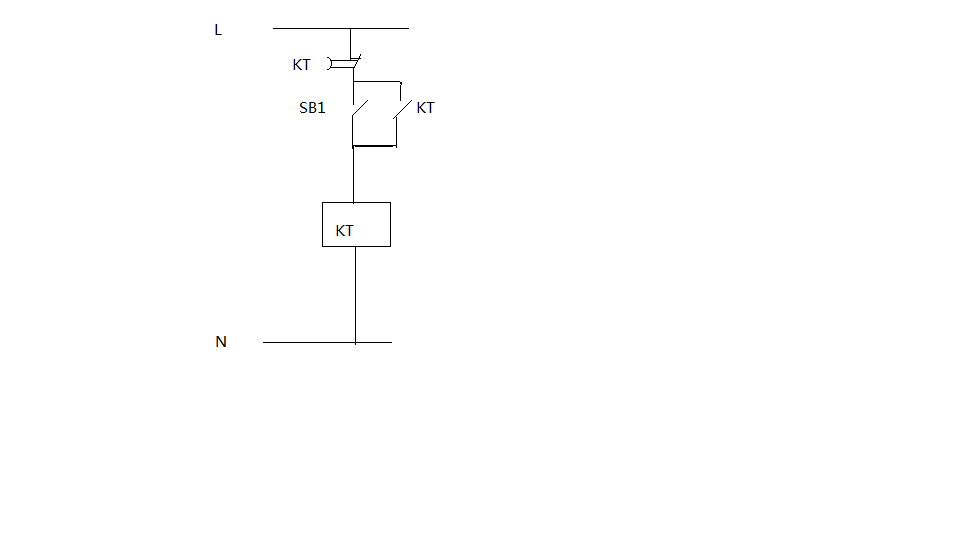

圖片：

時間繼電器AH3-3實現不了延時斷開啊，

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10735 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-05-09
查看hgmgwe的主題 / 回貼

1樓發表于: 2012-09-15 20:30

只看該作者 | 小中大

以前用過 2和3接你圖中常開點 5和8接你圖中常閉點

李生富

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 98 個
工控威望: 212 點
下載積分: 550 分
在線時間: 26(小時)
注冊時間: 2011-03-27
最后登錄: 2025-03-06
查看李生富的主題 / 回貼

2樓發表于: 2012-09-15 21:09

只看該作者 | 小中大

因為你用的小型繼電器是小作坊做的，這種繼電器要么有時可以斷，要么就一直咔咔響想斷又斷不了。對這種現象只有再增加一個中間繼電器用來控制時間繼電器。

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 256 點
下載積分: 749 分
在線時間: 362(小時)
注冊時間: 2011-12-17
最后登錄: 2025-05-10
查看浙江菜鳥的主題 / 回貼

3樓發表于: 2012-09-15 21:10

只看該作者 | 小中大

是1和3，接了不行，按鈕按了以后時間繼電器自鎖吸合，時間到了以后斷開不了

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 256 點
下載積分: 749 分
在線時間: 362(小時)
注冊時間: 2011-12-17
最后登錄: 2025-05-10
查看浙江菜鳥的主題 / 回貼

4樓發表于: 2012-09-15 21:14

只看該作者 | 小中大

引用
引用第2樓李生富于2012-09-15 21:09發表的 :
因為你用的小型繼電器是小作坊做的，這種繼電器要么有時可以斷，要么就一直咔咔響想斷又斷不了。對這種現象只有再增加一個中間繼電器用來控制時間繼電器。

是比較便宜的那種，加一個繼電器又增加成本了呀

xcw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 181 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的主題 / 回貼

5樓發表于: 2012-09-15 22:16

只看該作者 | 小中大

我也用這種啊。這種情況直接換新的�？赡苁莾炔抗腆w繼電器觸點熔焊之類的

上班=上墳

重慶機設

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 117 點
下載積分: 1167 分
在線時間: 9(小時)
注冊時間: 2012-09-05
最后登錄: 2012-09-18
查看重慶機設的主題 / 回貼

6樓發表于: 2012-09-15 23:26

只看該作者 | 小中大

應該是觸點動作時間差不夠，一般會增加中間繼電器加大動作轉換時間，在原來自己開始搞電路的時候也遇到過

重慶機設

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 117 點
下載積分: 1167 分
在線時間: 9(小時)
注冊時間: 2012-09-05
最后登錄: 2012-09-18
查看重慶機設的主題 / 回貼

7樓發表于: 2012-09-15 23:34

只看該作者 | 小中大

如果要求不高，時間短，用一個時間繼電器也可以完成上面的動作，kt瞬動不要，把kt延時改成瞬時閉合延時斷開的常開后接在kt瞬動的位置，個人愚見

逝水流云

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的主題 / 回貼

8樓發表于: 2012-09-15 23:41

只看該作者 | 小中大

畫的這個圖太有才了！
不得不佩服！

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 256 點
下載積分: 749 分
在線時間: 362(小時)
注冊時間: 2011-12-17
最后登錄: 2025-05-10
查看浙江菜鳥的主題 / 回貼

9樓發表于: 2012-09-16 17:40

只看該作者 | 小中大

引用
引用第8樓逝水流云于2012-09-15 23:41發表的 :
畫的這個圖太有才了！
不得不佩服！

小的不，讓您見笑了

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 256 點
下載積分: 749 分
在線時間: 362(小時)
注冊時間: 2011-12-17
最后登錄: 2025-05-10
查看浙江菜鳥的主題 / 回貼

10樓發表于: 2012-09-16 17:45

只看該作者 | 小中大

引用
引用第7樓重慶機設于2012-09-15 23:34發表的 :
如果要求不高，時間短，用一個時間繼電器也可以完成上面的動作，kt瞬動不要，把kt延時改成瞬時閉合延時斷開的常開后接在kt瞬動的位置，個人愚見

有點不好理解，你能畫個圖嗎，謝謝了

gumeng

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 974 個
工控威望: 2385 點
下載積分: 5616 分
在線時間: 301(小時)
注冊時間: 2009-07-10
最后登錄: 2025-01-15
查看gumeng的主題 / 回貼

11樓發表于: 2012-09-16 20:53

只看該作者 | 小中大

看看是不是接的5，8腳。
