樓主發表于: 2012-07-19 08:20

只看樓主 | 小中大

圖片：

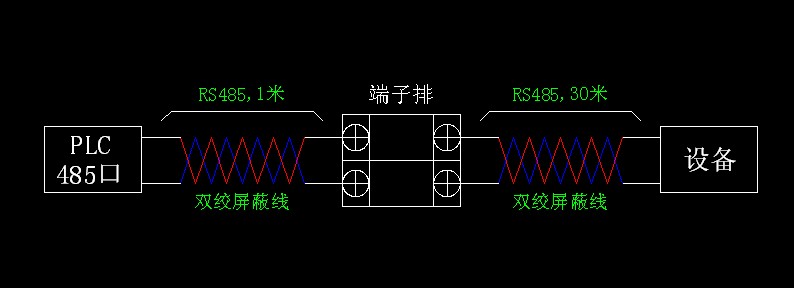

如圖所示，485線不是整根從PLC接到設備的，中間經過端子轉接，這樣的話抗干擾應該如何處理？

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 768 個
工控威望: 989 點
下載積分: 13531 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-04-30
查看uu.liu的主題 / 回貼

1樓發表于: 2012-07-19 08:24

只看該作者 | 小中大

干擾會很大，尤其旁邊還有其他設備的情況下，不信你可以試試，還有就是雙絞線的作用也很是有用！

QQ:569456723

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24630 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-03-31
查看yamqq的主題 / 回貼

2樓發表于: 2012-07-19 08:35

只看該作者 | 小中大

你把你那個端子排，換成485中繼器會好一些

這個人很懶，什么也沒有留下！

fubin739

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 443 個
工控威望: 790 點
下載積分: 3050 分
在線時間: 453(小時)
注冊時間: 2006-11-06
最后登錄: 2025-04-26
查看fubin739的主題 / 回貼

3樓發表于: 2012-07-19 08:52

只看該作者 | 小中大

那么短距離影響應該不明顯，除非你的布線有問題，再說就最后一米，你直接接上去就是了。

qwe123zxclk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的主題 / 回貼

4樓發表于: 2012-07-19 13:55

只看該作者 | 小中大

最后一米沒法直接接，安全起見我采用2樓兄弟的方法，謝謝各位

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

5樓發表于: 2012-07-19 20:04

只看該作者 | 小中大

一米線材好的話，環境干擾不大的話應該沒有問題。可以考慮加485中轉或把端子臺部分用金屬殼罩起來。
