PLC是CPU224XP。通信線連接在端口0。想做實驗用modbus軟件控制Q0.0的閉合。程序沒報錯，軟件沒報錯，為什么我寫000001為1時，Q0.0不輸出呢。
請大師們指教

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

1樓發表于: 2012-05-14 10:59

只看該作者 | 小中大

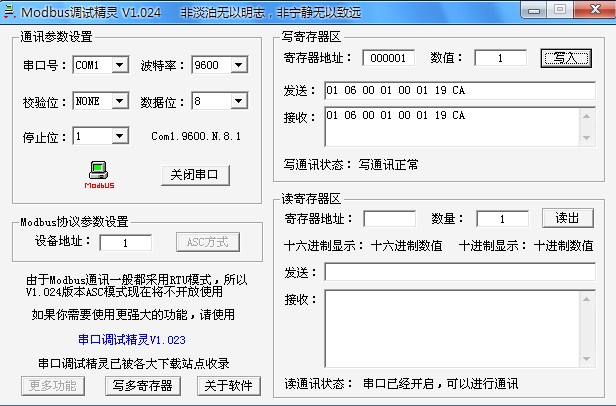

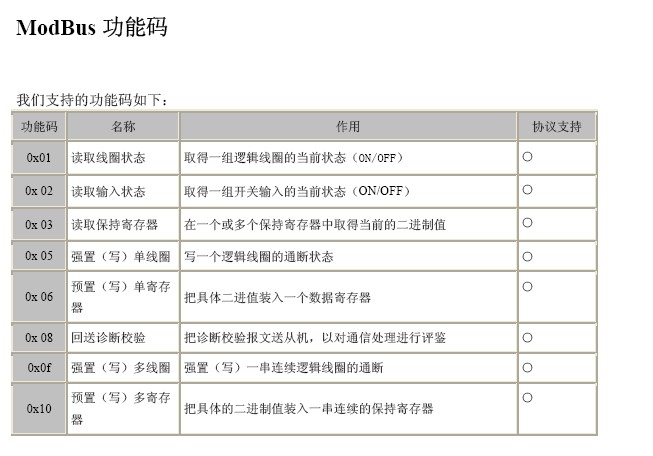

大家看這圖，寫入單線圈，modbus的功能碼應該是05，上面的modbus調試助手上，我把000001寫入數值1，怎么出來個01 06 00 01 00 01 19 CA 。軟件編譯出來的功能碼是06。是不是這里的問題呢。我想讓Q0.0閉合（modbus對應地址是000001）的話，這串代碼應該是什么？

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2012-05-14 23:27

只看該作者 | 小中大

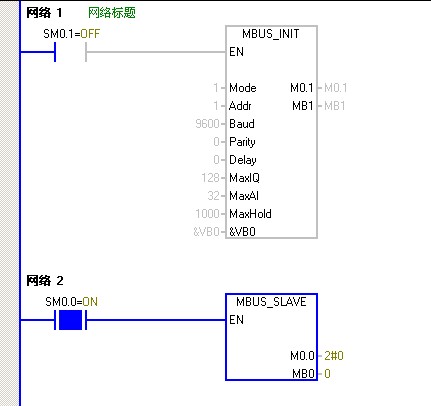

你看一下，VB0，MAXHOLD,地址要對應上，還有從站庫用SM0.0,還有數據幀

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

3樓發表于: 2012-05-14 23:41

只看該作者 | 小中大

modbus軟件的事，現在解決了，謝謝大家

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

4樓發表于: 2012-05-14 23:45

只看該作者 | 小中大

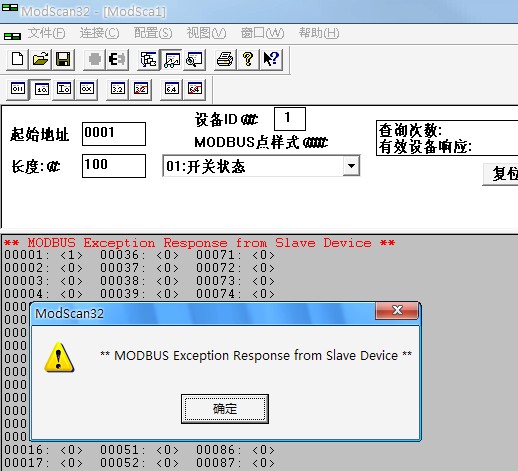

現在用modscan32軟件調試西門子的PLC是沒問題了。就又連接上一臺三菱D740變頻器，現在電腦和變頻器進行modbus通信，用modbus軟件調試，怎么提示這個警告，是什么意思呢?調試PLC怎么不提示。
