樓主發表于: 2012-01-02 11:24

只看樓主 | 小中大

圖片：

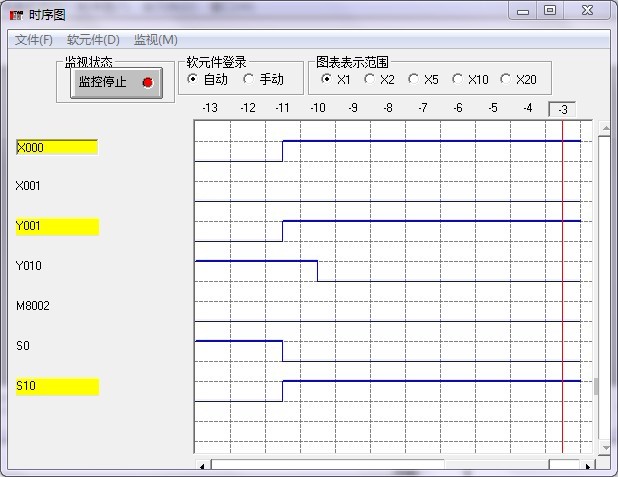

如圖1中的梯形圖模擬仿真后的時序圖如圖2
為什么輸出Y010慢了一點呢，使用OUT指令后，狀態轉移后Y010自動復位為OFF，怎么會有一點延時呢

qlin

學過一點FX型PLC基本知識

級別: 家園常客

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

1樓發表于: 2012-01-02 13:39

只看該作者 | 小中大

Y10是在轉換到S10后的下一個掃描周期才斷開。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-04-18
查看rockyhuo的主題 / 回貼

2樓發表于: 2012-01-03 14:03

只看該作者 | 小中大

對于時間沒有嚴格要求的這個沒有關系，就差幾個到10幾個ms ，Y10是在S10 on 后才on 所以就滯后1個掃描周期

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

子童

那年我姓張

級別: 略有小成

精華主題: 0
發帖數量: 84 個
工控威望: 274 點
下載積分: 691 分
在線時間: 73(小時)
注冊時間: 2011-11-06
最后登錄: 2020-08-05
查看子童的主題 / 回貼

3樓發表于: 2012-01-03 21:10

只看該作者 | 小中大

置位的話轉換應改保留狀態
