樓主發表于: 2012-01-08 14:16

只看樓主 | 小中大

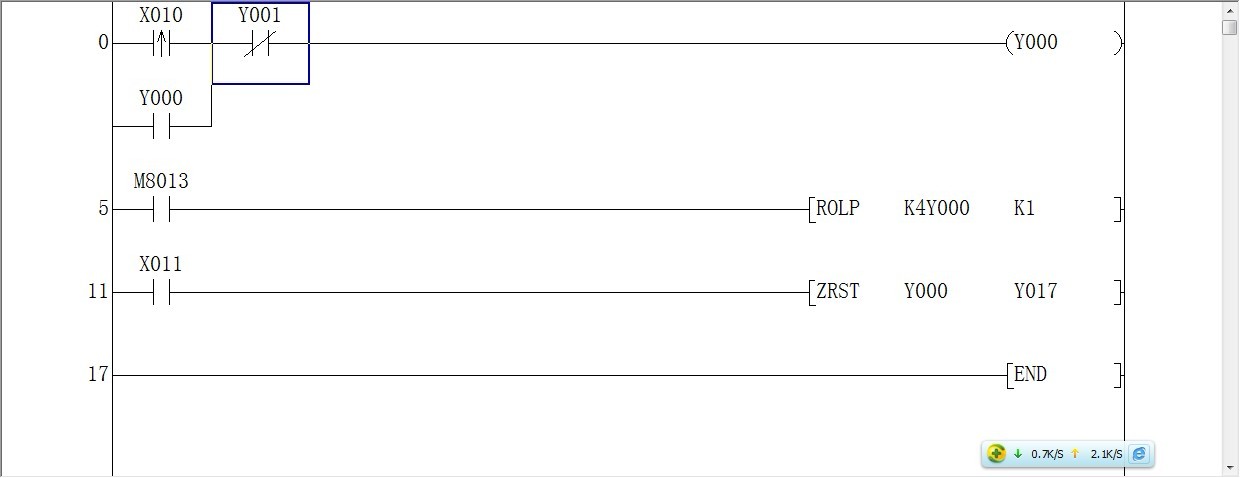

跑馬燈程序如下：

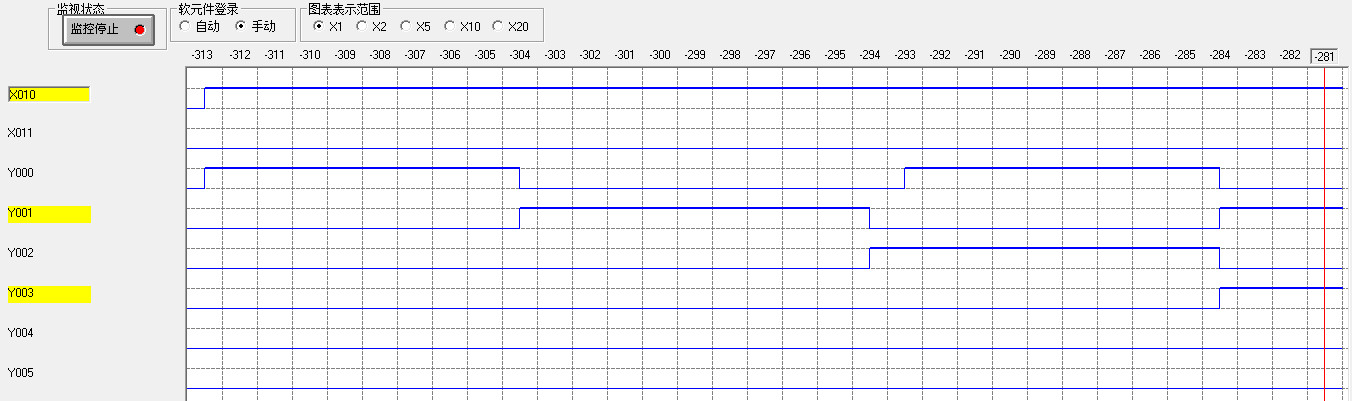

仿真結果如下圖

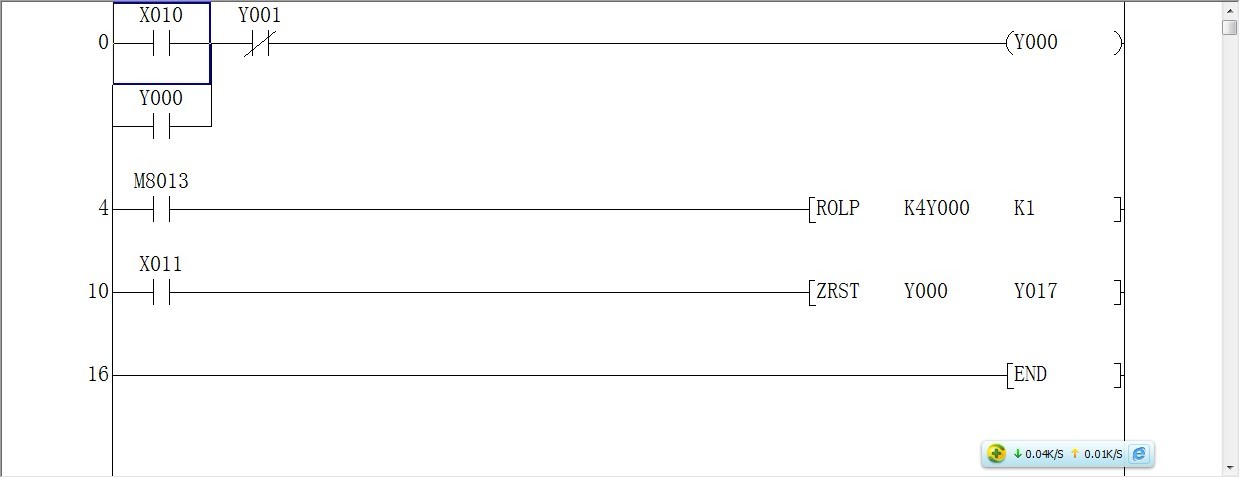

把x10上升沿換成x10之后
程序如下：

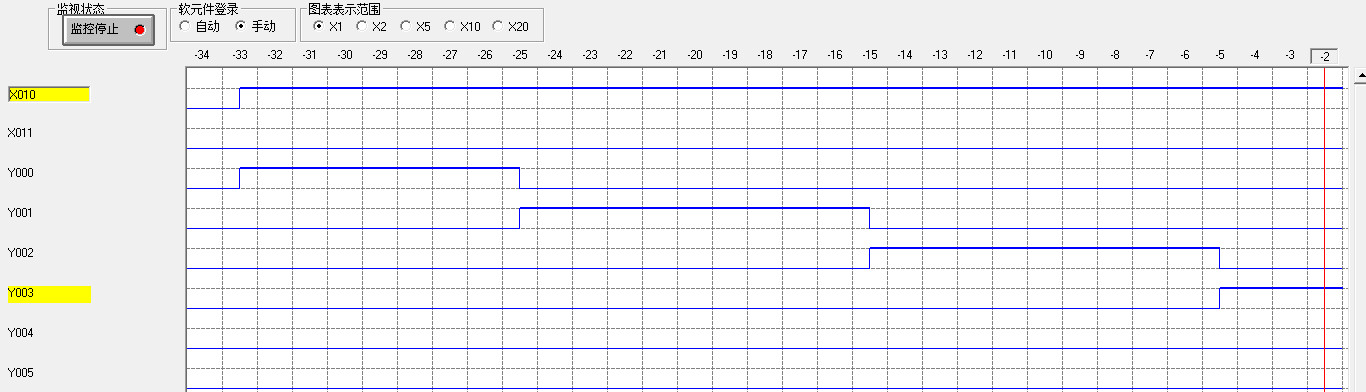

仿真結果如下圖：

為什么兩個結果不一樣呢，仿真是x10都一樣是一直O(jiān)N的啊

[ 此帖被lms870601在2012-01-08 16:13重新編輯 ]

jiaglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 101(小時)
注冊時間: 2011-10-30
最后登錄: 2025-04-22
查看jiaglong的主題 / 回貼

1樓發表于: 2012-01-09 16:41

只看該作者 | 小中大

你仿真的時候是不是把X10強制為ON了啊，再OFF一下就可以了，加上升沿只是一個掃描周期。

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

2樓發表于: 2012-01-09 16:52

只看該作者 | 小中大

可以按電路編程

wananjushi

zhujiyuan

堅持不懈,今生無悔

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的主題 / 回貼

3樓發表于: 2012-01-09 17:00

只看該作者 | 小中大

第一個程序的X10,在程序里,只導通一次,就斷開.你一直接通.也只導通一次.它能斷Y0. 而第二個程序里的X10,你接通后,就是一直導通.雖然有斷Y0,但人眼是看不出來.掃描太快.即又重復輸出Y0了

本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

4樓發表于: 2012-01-11 01:52

只看該作者 | 小中大

是的3樓正確

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 858 分
在線時間: 459(小時)
注冊時間: 2010-08-24
最后登錄: 2025-03-13
查看niningtt的主題 / 回貼

5樓發表于: 2012-01-11 09:19

只看該作者 | 小中大

其實說白了就是對程序掃描執行過程沒有深刻理解
