樓主發表于: 2011-07-11 22:27

只看樓主 | 小中大

圖片：

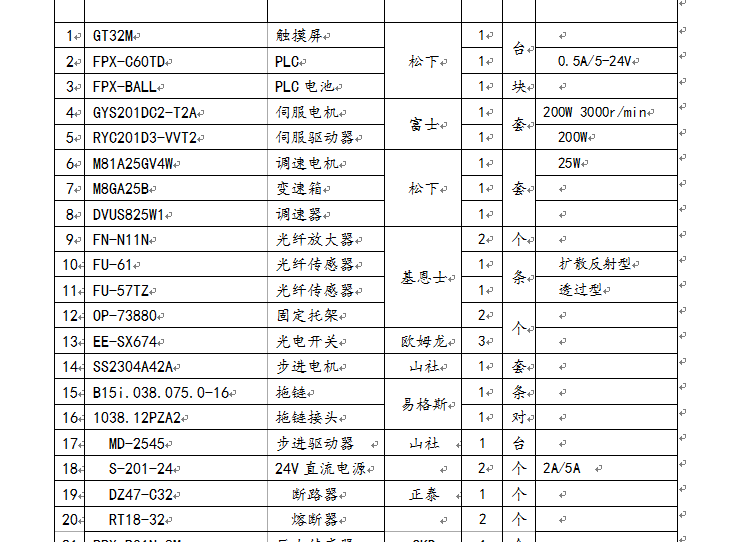

關鍵是設計是否合理，驅動器部分是否接線有錯誤，大家來看看這個電氣原理圖是否有問題？

附件：

背光貼膜機.rar (48 K) 下載次數:37
網站提示: 請不要用迅雷下載附件，容易出錯

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

1樓發表于: 2011-07-11 22:31

只看該作者 | 小中大

圖片：

Re:大家來看看這個電氣原理圖是否有問題？

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

2樓發表于: 2011-07-11 22:38

只看該作者 | 小中大

圖片：

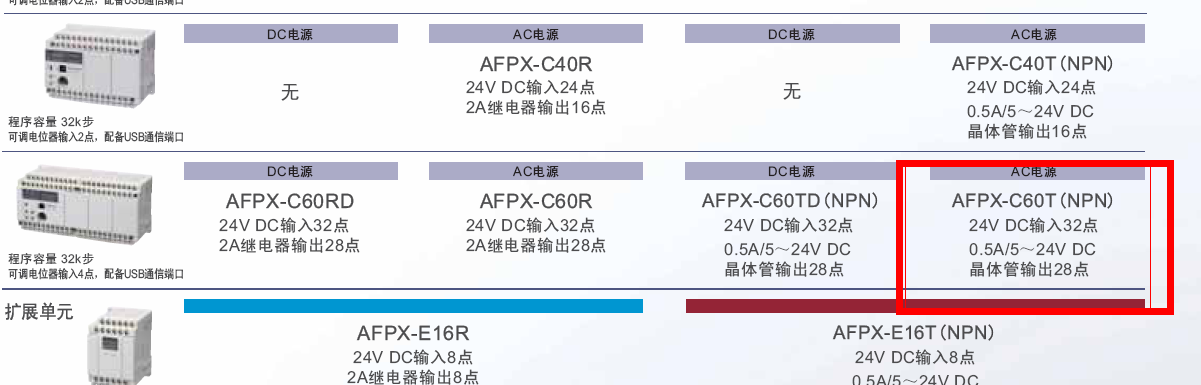

我打算輸出直接接24V電磁閥，大家覺得意見如何？輸入部分就直接用PLC內置電源。

hongma110

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-04
查看hongma110的主題 / 回貼

3樓發表于: 2011-07-11 22:44

只看該作者 | 小中大

沒錯！！！！但你要設置參數要對，要不也走不了

樓主留言：

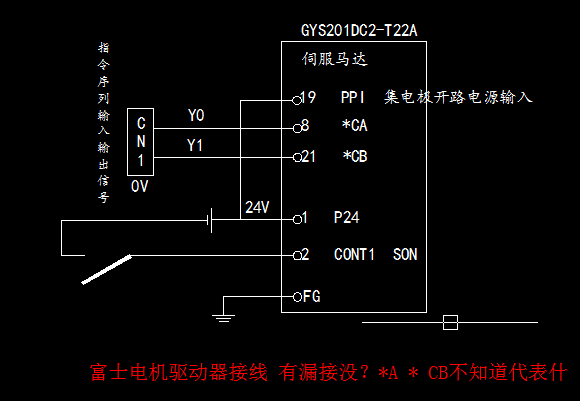

主要是伺服接線部分

hongma110

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-04
查看hongma110的主題 / 回貼

4樓發表于: 2011-07-11 22:55

只看該作者 | 小中大

你做的機器我都做過，呵呵
貼合機，我早在5年前就做過，做四面背膠的，好好努力吧，不要想一步登天。

樓主留言：

你有類似的程序沒，幫忙參考一下。

本帖最近評分記錄：

下載積分:+3(gali1120107)

廣州、榮開

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 352 個
工控威望: 4441 點
下載積分: 7909 分
在線時間: 409(小時)
注冊時間: 2011-02-28
最后登錄: 2021-05-23
查看廣州、榮開的主題 / 回貼

5樓發表于: 2011-07-11 23:38

只看該作者 | 小中大

圖紙里面怎么那么多問號，，

樓主留言：

你有類似的程序沒，幫忙參考一下。
