樓主發表于: 2011-06-18 09:11

只看樓主 | 小中大

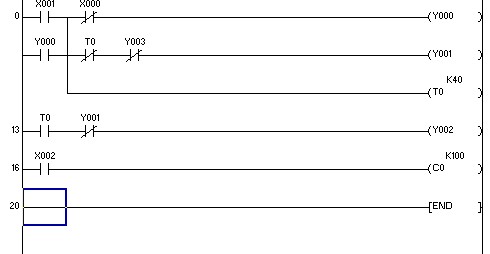

各位老師兄弟姐妹早上好！小弟第一次買了一塊MD306L文本屏來學習，但不知怎樣用，附圖是我編的梯形圖，如要用文本屏改變T0和C0的數據，那梯形圖該怎樣編？文本屏又該怎樣設置？望各兄弟姐妹指導指導，謝謝！

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-03-17
查看銘杰工控的主題 / 回貼

1樓發表于: 2011-06-18 09:14

只看該作者 | 小中大

編程的時候要指定寄存器與文本的相對應就可以。如 OUT T0 DO , OUT C0 D1

本帖最近評分記錄：

下載積分:+1(lu831226) 熱心助人

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 312 個
工控威望: 541 點
下載積分: 2493 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-04-27
查看lu831226的主題 / 回貼

2樓發表于: 2011-06-18 09:30

只看該作者 | 小中大

沒有用過,但是我覺得樓上解釋正確!

QQ32135553

燕少輝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看燕少輝的主題 / 回貼

3樓發表于: 2011-06-18 09:31

只看該作者 | 小中大

把梯形圖的CO K100 改成C0 D0; TO K40改成T0 D5
在文本的組態軟件里添加兩個寄存器，第一個寄存器號選擇D0 寄存器性質選擇：設定
第二個寄存器號選擇D5  寄存器性質選擇：設定

向錢沖

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的主題 / 回貼

4樓發表于: 2011-06-18 16:36

只看該作者 | 小中大

謝謝各位的指教！因這幾天比較忙，有時間再試，如有新的問題望大家再多多指教，論壇里因有你們這樣的熱心人而精彩，謝謝！

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

5樓發表于: 2011-06-18 16:51

只看該作者 | 小中大

1樓說的對，頂！

學無止境，永遠是學生。

linglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 302 個
工控威望: 444 點
下載積分: 1419 分
在線時間: 1168(小時)
注冊時間: 2008-07-13
最后登錄: 2025-04-18
查看linglong的主題 / 回貼

6樓發表于: 2011-06-19 14:46

只看該作者 | 小中大

              把梯形圖的CO K100 改成C0 DXXX; TO K40改成T0 DYYY
              在文本的組態軟件里添加兩個寄存器，第一個寄存器號選擇DXXX 寄存器性質選擇：設定
       第二個寄存器號選擇DYYY  寄存器性質選擇：設定
實際應用中，你最好用斷電保持的寄存器，要不你停一下電就要重新設數據了，這要看你用什么牌子PLC ,每家的斷電保持的寄存器都不一樣
