應該是定時器吧

求解釋

尚不清楚你詢問內容的實質情況

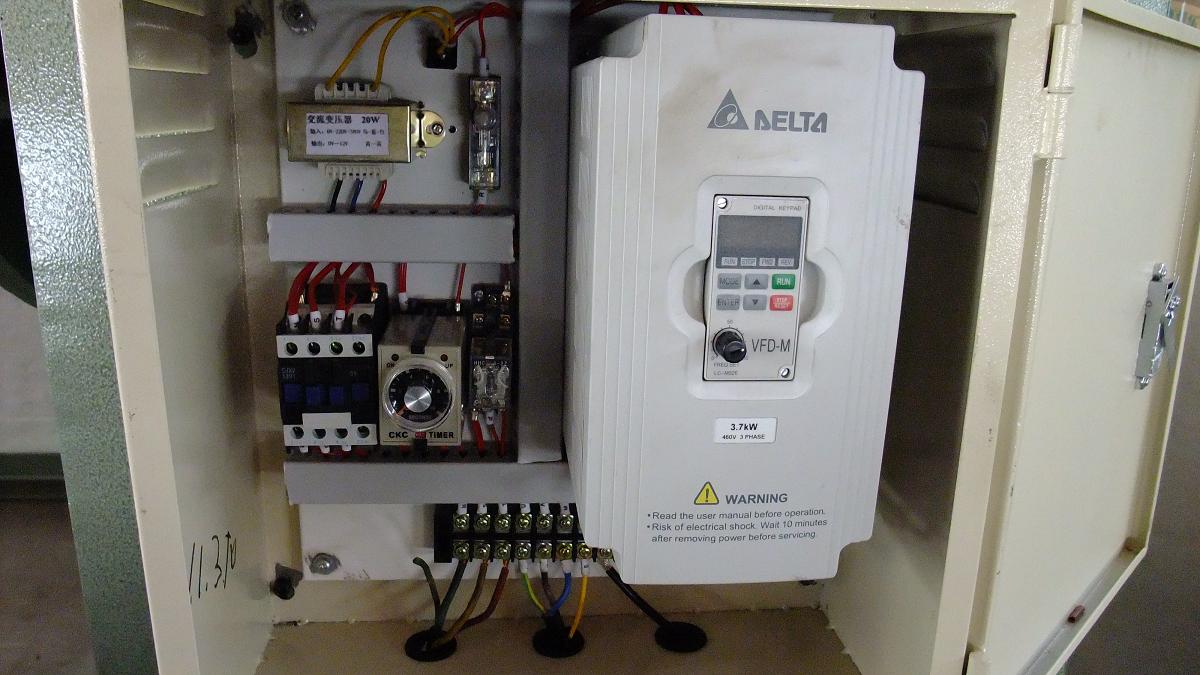

上個圖 里面的 時間繼電器是做什么的？

還有 我覺的 應該有2個繼電器 控制 正反轉啊

為什么圖上只有一個

從圖中看：
正反轉由變頻器來控制
時間繼電器的作用我估計：
先吸合接觸器，然后延時給變頻器啟動信號

你就在電柜旁還不明白有什么用處啊？那我就服了你了！看來你太那個了啊！

就定時。

那是帶瞬動觸點的時間繼電器，一般用在自動送料的矯直機上。線號上有一個P點信號，送料的時候料碰到那個P點信號外接的鐵塊上時電機停止送料，否則電機轉動。跟點動差不多。

它是具有兩個延時觸點，例在電磁閥控制汽缸上一個延時伸出、一個延時縮回。

有圖紙看圖紙，沒有圖紙的你說你的工藝實現什么功能，這么樣看畫真是看不懂.

是 老師考我 就2張照片 讓我畫出電氣原理圖的。。。。。

大家都好好把圖看一下：
圖中：
1、面板沒有用到其他開關
2、看出線，三根電源進線，四根出線，還有一條線我認為應該是信號反饋線
基本可以判定：
A、如果是通電時間繼電器，先吸合接觸器，然后延時給變頻器啟動信號
B、如果是斷電時間繼電器，停變頻信號，然后延時停接觸器
一般而言變頻器不建議在輸出端使用任何開關電器

是延時啟動吧
