樓主  發表于: 2011-03-17 14:59
本人剛?cè)腴T。。。

昨天去買了個二手的文本顯示器，想玩玩

根據官方的說明書 接線



但是總是連接不成功，超時

9Pin 的接頭 ，是不是所有線都要連上的啊
wesw
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 127 點
下載積分: 673 分
在線時間: 12(小時)
注冊時間: 2010-11-30
最后登錄: 2015-12-29
查看wesw的 主題 / 回貼
1樓  發表于: 2011-03-17 15:04

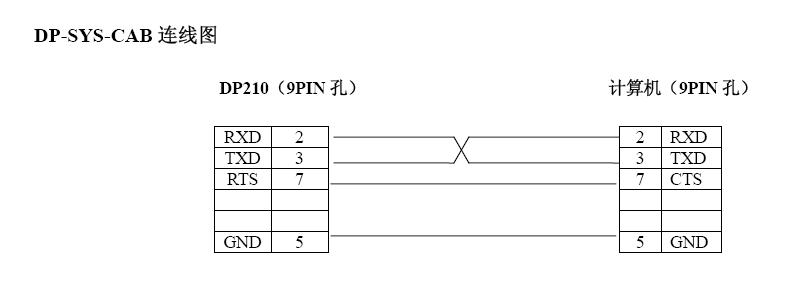

我就連了4根線，4個端子上，按照?qǐng)D示方式焊的
ngch
深圳工控小匠
級別: 網絡英雄

精華主題: 0
發帖數量: 774 個
工控威望: 8895 點
下載積分: 1684 分
在線時間: 970(小時)
注冊時間: 2009-09-30
最后登錄: 2025-04-15
查看ngch的 主題 / 回貼
2樓  發表于: 2011-03-17 15:11
（1）檢查文本顯示器型號設置是否匹配。
（2）檢查通信口，波特率是否正確。
希望這樣回答你能夠滿意
樓主留言：
熱心助人
型號 一致
通信口COM1 9600
深圳工控小匠：
工業非標設備電氣自動化控制
(深圳光明區、寶安區、龍華區、東莞長安)
QQ：357405496
面向未來
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 226 點
下載積分: 910 分
在線時間: 51(小時)
注冊時間: 2010-10-29
最后登錄: 2022-11-14
查看面向未來的 主題 / 回貼
3樓  發表于: 2011-03-17 15:16
軟件沒設置好吧？com口要選對
樓主留言：
設置正確的， COM1
hardy_6817
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hardy_6817的 主題 / 回貼
4樓  發表于: 2011-03-17 15:18
文本一般支持多種通訊方式，通訊方式不同，接線不同，電腦側是RS232  文本側也需232的接線方式，同時要選擇對應的COM口
樓主留言：
官方的說明書中，就這么1種接線方式，沒注明是232還是422
wesw
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 127 點
下載積分: 673 分
在線時間: 12(小時)
注冊時間: 2010-11-30
最后登錄: 2015-12-29
查看wesw的 主題 / 回貼
5樓  發表于: 2011-03-24 14:39
問題解決方案！

最終問題分析： 編程軟件版本太高，與文本顯示器內部版本不配套。

最終解決方案： 找到低版本的編程軟件，OK

謝謝以上各位的童鞋的幫忙，我的進步有你們的一半！
gongkongbing
物價飛漲，房?jī)r(jià)不敢想。
級別: 略有小成
精華主題: 0
發帖數量: 208 個
工控威望: 341 點
下載積分: 930 分
在線時間: 380(小時)
注冊時間: 2009-02-26
最后登錄: 2025-03-19
查看gongkongbing的 主題 / 回貼
6樓  發表于: 2011-03-25 21:37
還有就是你用的軟件是不是跟文本配套，現在MD204和MD306滿天飛，但大多要用自己的軟件，你要是用步科的可能就不行了
